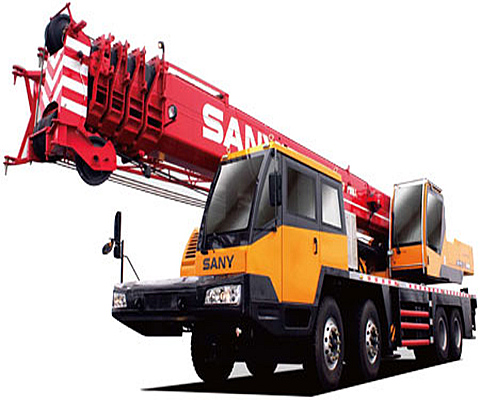

SANY STC500 Grue mobile

  • Capacité de levage max.:50t
  • Vitesse de déplacement max.: 85 km/h
  • Longueur de flèche:11.5-43m
  • Technologie de contrôle électronique sécurisée, stable, avancé et intelligent
  • Excellente et stable performance du châssis
  • Haute efficacité, économie d'énergie et la technologie de contrôle hydraulique originale
  • Ultra longue, super forte flèche avec une excellente capacité de levage
  • Soutien en ligne 24h/24
  • Solutions techniques

Avantages et caractéristiques/CHÂSSIS

Bâti

Structure soudée intégrée fabriquée en acier ultra-résistant.

Vérin stabilisateur

Disposition en H et commande entièrement hydraulique avec extension horizontale et verticale, mouvement de fonctionnement indépendant.

Moteur

Moteur Dongfeng Cummins ISLe 340 30, puissance nominale 250 kw à 2 100 tr/min, capacité de réservoir 300 L.

Système de transmission

Boîte de vitesse synchroniseur à 9 vitesses, arbre de transmission avec structure à engrenage.

Direction

Système de direction assistée avec circuit hydraulique simple avec limite de pivotement mécanique.

Cabine du conducteur

Cabine en acier montée sur des blocs en caoutchouc, revêtement résistant à la corrosion et deux revêtements de peinture, largeur de 2,68 m, cabine ergonomique, 2 sièges confortables, avec siège conducteur amorti par des ressorts et repose-tête inclus. Ceintures de sécurité à trois points d'ancrage et tableau de bord pratique, volant réglable verticalement, pare-brise en verre triplex, grande visibilité, ventilateurs de dégivrage du pare-brise, vitres latérales en verre trempé, chauffage hydraulique indépendant du moteur, stores, radio.

Suspension

Suspension déséquilibrée du ressort à lame d'acier sur les essieux 1 et 2, suspension équilibrée sur 2 essieux du ressort à lame d'acier sur les essieux 3 et 4.

Frein

Frein à air utilisé. Frein moteur à double circuit et frein d'urgence commandé par levier de frein à main.

Frein sur échappement.

Système hydraulique

La pompe à huile de la boîte de vitesses à déplacement constant commande le nivellement horizontal et l'emboîtement des stabilisateurs.

SANY Grue STC500

Avantages et caractéristiques/SUPERSTRUCTURE

Cabine

Fabriquée en acier résistant à la corrosion, équipée d'éléments décoratifs flexibles entièrement couverts, la vitre de la porte avant peut être ouverte, siège réglable pour le confort du conducteur.


Flèche principale

Cinq sections avec section partiellement synchronisée ; mécanisme télescopique assisté de deux cylindres et réas, vanne équilibrée montée sur le cylindre.

Système hydraulique

Adapteur de charge et pompe de piston axial à déplacement variable de commande de puissance constante, proportion de vitesse et régulation de réglage de puissance, régulation automatique de la pompe à huile via une condition de charge pour utiliser la puissance. La commande de vitesse ne dépend pas de la distribution du flux pour réduire la puissance.

Treuil

Pompe piston à déplacement constant, vanne équilibrée montée.

Élévation

Élévation commandée par vanne équilibrée dépendante du poids mort et proportion électrique.

Mécanisme de pivotement

Pompe piston à déplacement constant, pivotement avec retardateur.

Dispositifs de sécurité

L'écran tactile à LED indique les paramètres importants : pourcentage de couple, charge du crochet, charge nominale, longueur d'extension de la flèche principale, angle, rayon de pivotement, etc., ainsi que les symboles graphiques pour le diagnostic, le tableau de charge et le réglage des paramètres de fonctionnement intégrés. Il peut également servir de boîte noire.
