Avantages et caractéristiques/CHÂSSIS
Flèche ultra longue, forte capacité de levage
Bâti
Structure à double poutrelle soudée complètement, faite de plaques d'acier de grande résistance.
Vérin stabilisateur
Disposition en H, commande tout hydraulique, vérins stabilisateurs capables d'effectuer des actions séparées, plaque du vérin stabilisateur à dépose rapide.
Suspension
Connexion rigide de l'essieu avant, essieu arrière verrouillé par un vérin à huile à suspension par pivot.
Système de transmission
Une boîte de transmission hydro-mécanique à commande électrique est utilisée.
Frein
Frein tout hydraulique à boucle double et frein de stationnement par bride d'admission de l'essieu avant.
Direction
Système de direction assistée tout hydraulique capable de tourner sur place.
Système hydraulique
Une pompe à huile à engrenage est utilisée pour commander l'extension des vérins stabilisateurs horizontal et vertical.
Avantages et caractéristiques/SUPERSTRUCTURE

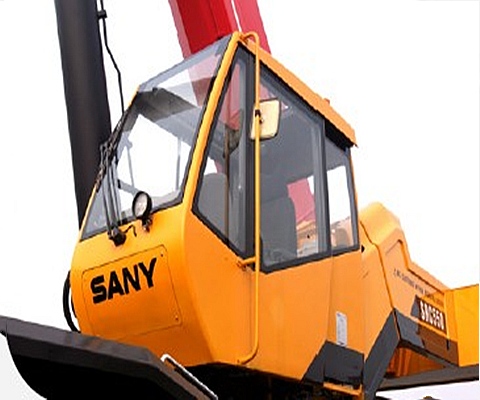

Chambre de commande
Placée sur un côté du pont tournant, structure totale en plaque d'acier résistant à la corrosion, porte coulissante et pare-brise de sécurité panoramique intégré avec un large champ de vision. Conception ergonomique, équipé d'une décoration intérieure recouvrant l'ensemble de la cabine avec siège ajustable permettant à l'opérateur de travailler dans les conditions optimales.
Flèche principale
Bras de levage télescopique synchrone dans section hexagonale, le mécanisme du télescope comprend un vérin simple et un guide-câble, la vanne d'équilibre est installée sur le vérin.
Treuil principal
Moteur à piston quantitatif et système de frein hydraulique équipés de vannes d'équilibre, la vitesse max. du câble est de 140 m/min et le câble d'acier est d'une longueur de 165 m.
Système hydraulique
La pompe variable à piston axial sous commande de puissance constante des capteurs de charge est utilisée et est capable de régler la vitesse et la puissance en fonction de la charge pour économiser l'énergie. La commande de vitesse ne dépend plus seulement de l'accélération mais l'énergie est économisée.
Élévation
Commande d'amplitude de chute de poids mort.
Dispositifs de sécurité
L'écran LCD couleur affiche les paramètres, y compris le pourcentage de couple, la charge du crochet de levage, la charge nominale, la longueur du bras, l'angle, la hauteur de levage, etc. de façon centralisée. Le réglage de la liste de charge intégrée et des paramètres de fonctionnement du système est soumis à des restrictions de sécurité.
