Como são transportados os guindastes? Um guia sobre tipos, transporte e etapas

Em projetos de construção como arranha-céus, movimentação de carga portuária ou instalação de turbinas eólicas nas montanhas, transportar gruas com segurança de um local para outro é uma etapa crucial. Com as suas torres altas, lanças longas e componentes pesados, as gruas não conseguem percorrer longas distâncias por conta própria. Equipamento especializado, planeamento cuidadoso e os métodos de transporte adequados são essenciais para garantir que cheguem ao local com segurança e a tempo.

Então, como é que os guindastes são transportados? Neste artigo, detalhamos os métodos utilizados para diferentes tipos de guindastes, destacamos os fatores que afetam a eficiência e a segurança do transporte e orientamos o leitor ao longo de todo o processo — desde a preparação até à instalação no local.

Diferentes tipos de gruas e como são transportadas

Existem muitos tipos de gruas — gruas de torre, gruas de camião e gruas sobre lagartas — cada uma com designs e pontos fortes diferentes. O seu tamanho e peso significam que necessitam de formas diferentes de ser transportadas. Abaixo, analisaremos cada tipo de grua e como é movimentada.

Guindastes móveis

Os guindastes móveis são equipamentos de elevação que se podem deslocar livremente no solo e são utilizados para levantar objetos pesados. O seu método de transporte depende principalmente da sua própria mobilidade, deslocando-se entre locais de trabalho, ou utilizando camiões de plataforma para transporte de longa distância, tais como guindastes montados em camiões, guindastes todo-o-terreno e guindastes fora de estrada.

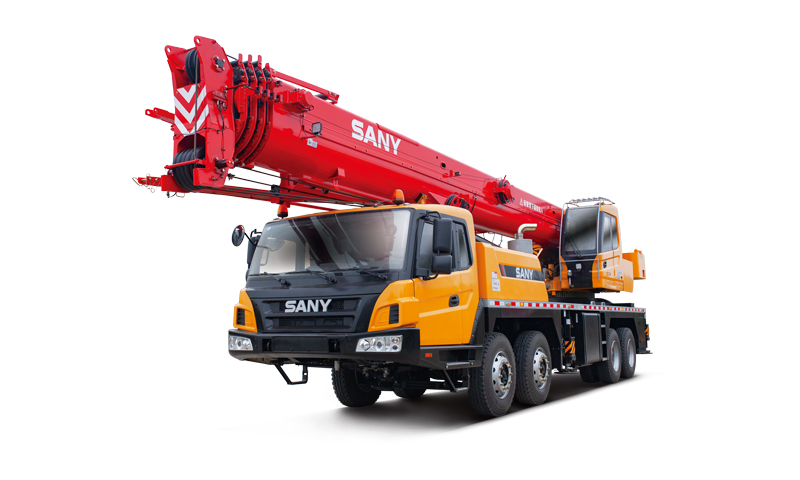

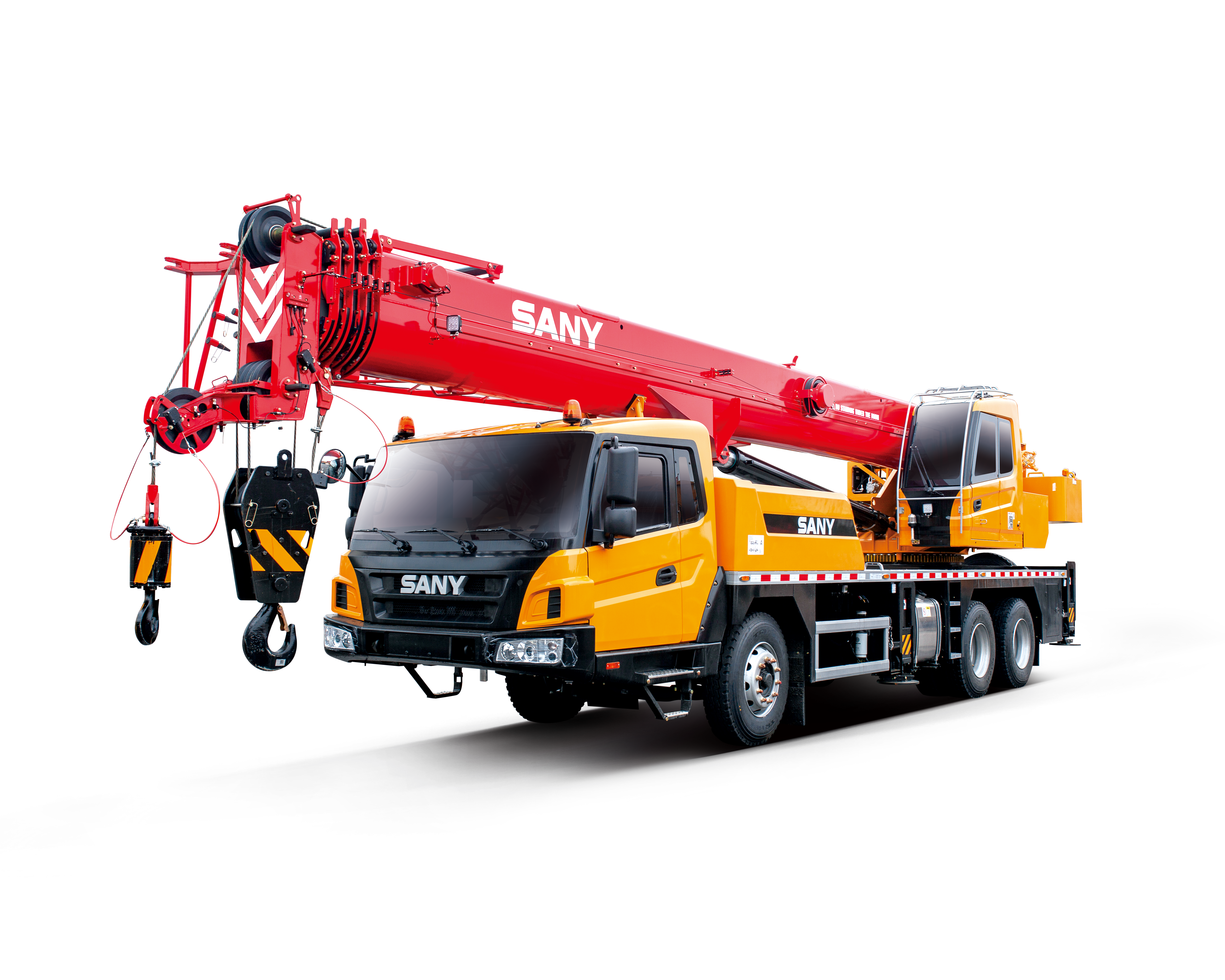

Guindaste de camião

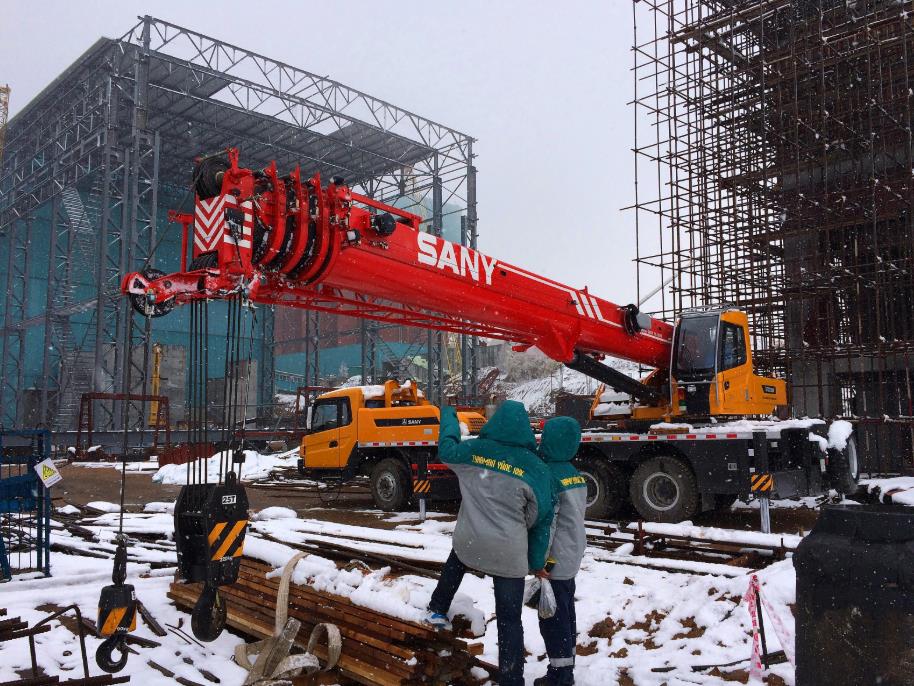

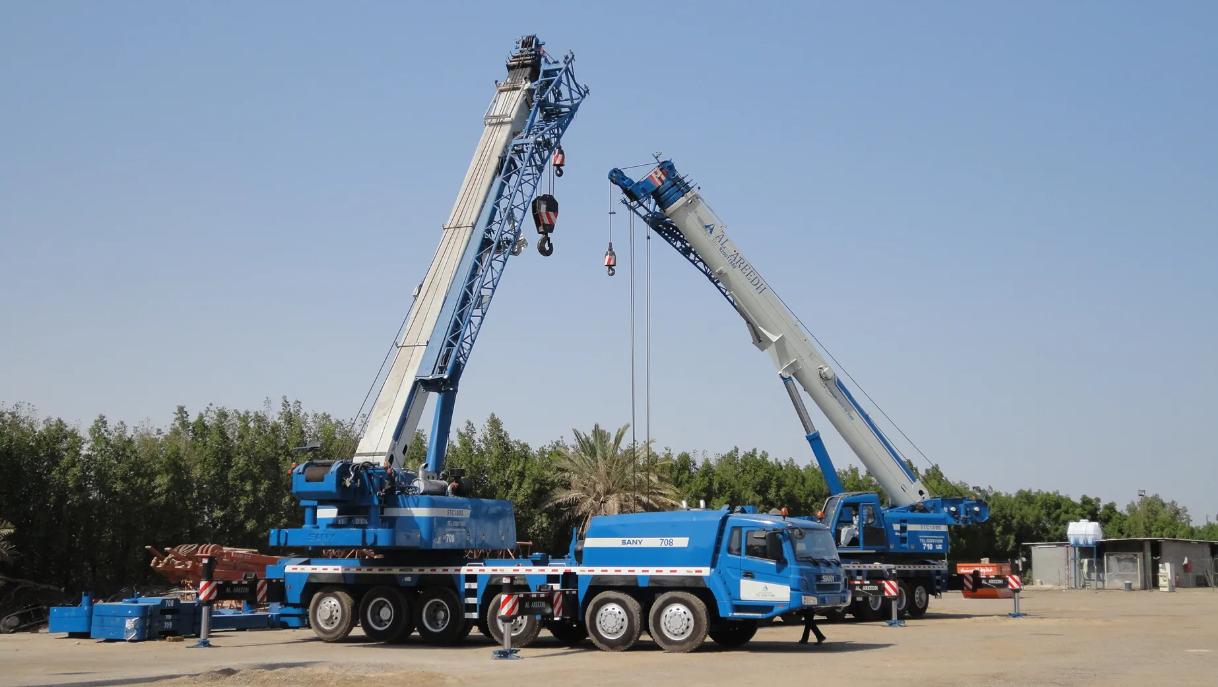

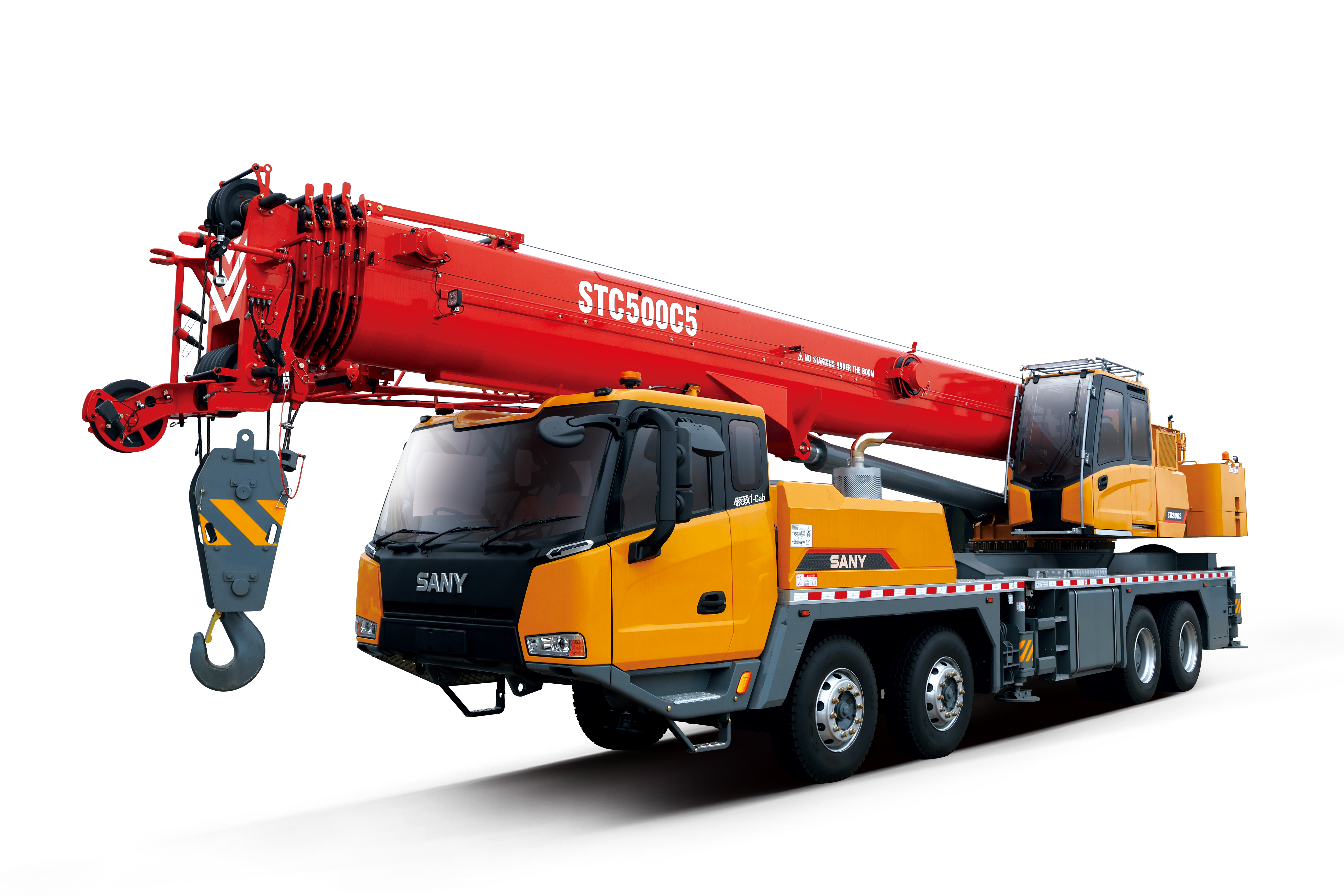

1. Definição: O guindaste de camião é um dispositivo de elevação montado no chassis de um camião. A sua principal característica é a capacidade de combinar funções de elevação e transporte num único veículo, tornando-o altamente manobrável e flexível. Pode chegar rapidamente a vários locais, elevar, carregar e transportar objetos pesados de forma independente e, em seguida, deslocar-se para outros locais. Por exemplo, a SANY dispõe de vários guindastes sobre camião, classificados por capacidade de elevação em categorias como guindastes sobre camião abaixo de 45 t, guindastes sobre camião de 50-90 t e guindastes sobre camião acima de 90 t.

2. Aplicações

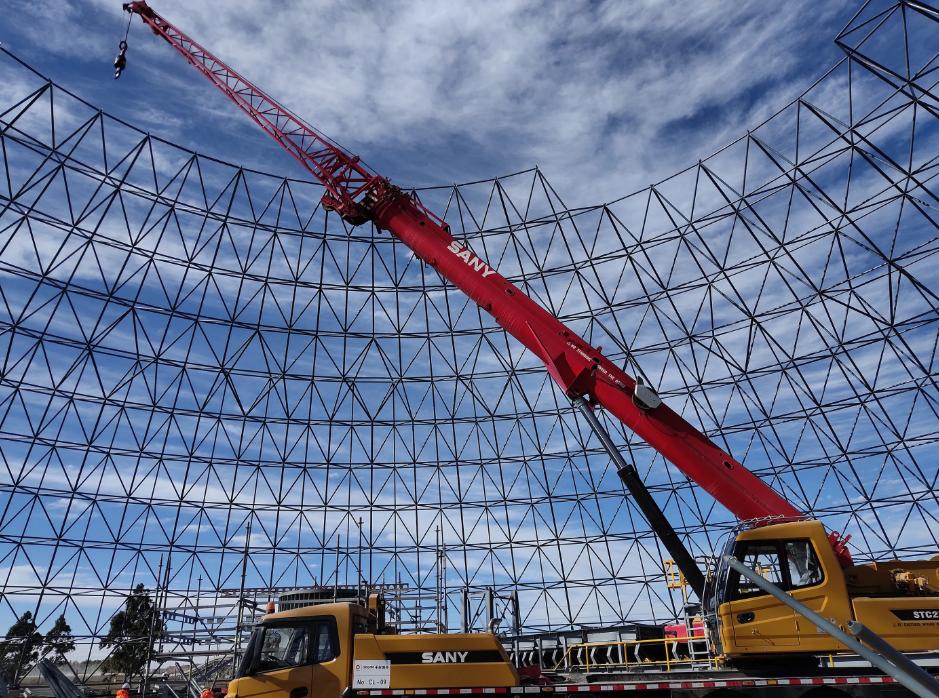

• Construção: Elevação de materiais de construção pesados, tais como vigas de aço, lajes de betão e fachadas de vidro.
• Manutenção rodoviária: Instalação de sinalização rodoviária, reparação de iluminação e construção de pontes.
• Indústria e logística: Carga e descarga de mercadorias e contentores, manutenção de equipamentos e tarefas de elevação em linhas de produção.

3. Métodos de transporte

Os guindastes montados em camiões transportam normalmente tanto cargas como veículos num único veículo. Desempenham inerentemente ambas as funções, eliminando a necessidade de um veículo de transporte separado.

Guindaste todo-o-terreno

1. Definição: Um guindaste todo-o-terreno é um equipamento de elevação especializado, concebido para condições rodoviárias complexas. Ao contrário dos veículos convencionais, possui um maior número de rodas para otimizar a mobilidade e aumentar a estabilidade, evitando eficazmente o risco de capotamento durante a operação em terrenos acidentados. É capaz de circular tanto em terrenos acidentados como em estradas pavimentadas, eliminando a necessidade de um chassis de camião, como no caso dos guindastes montados em camião, e oferecendo maior flexibilidade na adaptação a diferentes cenários.

2. Cenários aplicáveis

• Operações em estradas não pavimentadas: Estas aplicações envolvem o trabalho em terrenos acidentados, tais como locais de mineração, locais de instalação de turbinas eólicas fora do local e locais de construção de infraestruturas em áreas montanhosas. Isto permite o acesso direto à área de trabalho e a elevação de cargas pesadas.
• Transferência por autoestrada e operações em múltiplos cenários: Este sistema permite transferências inter-regionais de curta distância através de estradas pavimentadas, tornando-o adequado para projetos que exigem mudanças frequentes de local, tais como a construção de grandes segmentos de pontes e a instalação de equipamento pesado disperso em múltiplos locais.

3. Métodos de transporte

• O método de transporte deve ser selecionado de forma flexível com base no tamanho real do guindaste, recorrendo principalmente a três tipos de reboques especializados:
• Reboques RGN (Reboques de Plataforma Baixa Removíveis): Adequados para gruas todo-o-terreno de tamanho médio, com uma estrutura de plataforma inclinável para facilitar o carregamento e descarregamento.
• Reboques de comprimento prolongado: Para gruas com carroçarias ou lanças extralongas, a plataforma é prolongada para acomodar estas dimensões excedentes, garantindo que os componentes permaneçam dentro dos limites especificados durante o transporte.
• Reboques de piso baixo: Concebidos para reduzir a altura de transporte, são adequados para gruas que se aproximam de restrições de altura, impedindo que estas entrem em contacto com as restrições de altura da estrada durante o transporte.

Guindastes para terrenos acidentados

1. Definição: Um guindaste para terrenos acidentados é um guindaste móvel concebido para circular em terrenos acidentados e está equipado com características robustas, tais como pneus resistentes, tração às quatro rodas e um sistema de suspensão melhorado para se adaptar e manter a estabilidade em estaleiros de construção com más condições do solo.

2. Cenários aplicáveis

• Canteiros de obras de infraestruturas: Incluem a construção de pontes em estradas de montanha e vias férreas, e a instalação de torres de transmissão de alta tensão, que requerem operações em terrenos acidentados, como montanhas e ravinas.
• Projetos de desenvolvimento energético: Estes incluem a instalação de turbinas eólicas para projetos de energia eólica (frequentemente localizados em encostas ao ar livre) e a movimentação de equipamento em locais de extração de campos petrolíferos, onde a superfície é frequentemente de cascalho ou lama.
• Cenários de resgate de emergência: A remoção de detritos após terramotos e inundações, reparações de estradas e a transferência de equipamento pesado durante incêndios florestais exigem movimentos rápidos sobre superfícies danificadas.
• Operações mineiras e fabris: Carga e descarga de minério dentro de minas, manutenção de equipamento de grande porte ou a transferência de componentes pesados dentro de grandes fábricas, onde a superfície pode apresentar buracos ou cascalho.

3. Métodos de transporte

Dependendo da distância de transporte, das condições da estrada e das restrições regulamentares, os guindastes para terrenos acidentados podem ser transportados de duas formas principais:

• Autopropulsão: Para distâncias curtas (normalmente até 50 quilómetros), ao longo de estradas não pavimentadas ou vias de acesso a obras, o guindaste utiliza a sua própria tração integral e pneus robustos, eliminando a necessidade de transporte adicional. No entanto, é importante manter uma velocidade baixa (normalmente abaixo dos 30 km/h) para evitar o desgaste excessivo dos pneus e da suspensão causado por viagens rodoviárias de longa distância.
• Transporte profissional em reboque: Para o transporte de longa distância (interurbano ou interprovincial) envolvendo autoestradas ou vias arteriais urbanas, é necessário um reboque de plataforma baixa para cargas pesadas, com o guindaste fixado ao reboque. Este método cumpre os regulamentos de trânsito rodoviário (evitando o impacto do excesso de peso e largura nas estradas), reduz o desgaste dos componentes do guindaste e melhora a eficiência do transporte.

Gruas de torre

1. Definição: Um guindaste de torre é um guindaste de lança totalmente giratório com uma estrutura semelhante a uma torre, capaz de manusear materiais de grandes dimensões em estaleiros de construção e atingir alturas excecionalmente elevadas. Ao contrário de outros guindastes, deve ser construído junto a um edifício para garantir a elevação suave de cargas pesadas. É construído a partir de múltiplos componentes destacáveis, que são fixados a uma base sólida de betão com parafusos de grandes dimensões durante a montagem.

2. Cenários de aplicação

• Canteiros de obras: Esta é a aplicação mais comum para gruas de torre, particularmente na construção de arranha-céus, onde podem elevar e mover de forma rápida e segura vários materiais de construção, tais como vergalhões e lajes de betão.
• Edifícios de grande altura: Adequados para o transporte de carga e materiais entre pisos elevados.
• Portos: Embora os guindastes móveis também sejam utilizados nos portos, os guindastes de torre desempenham igualmente um papel em determinadas operações de elevação de cargas pesadas.
• Edifícios industriais: Podem também ser utilizados na construção e manutenção de instalações industriais.

3. Métodos de transporte

Os guindastes de torre podem ser transportados de duas formas:

• Transporte completo: O guindaste é desmontado e transportado na sua totalidade, normalmente por camião ou camião de plataforma. Durante o transporte, certifique-se de que todos os componentes estão bem fixados para evitar danos.
• Transporte desmontado: O guindaste é desmontado nos seus vários componentes (tais como o contrapeso, a saia da torre, a lança e o sistema de controlo eletrónico) para transporte. Isto pode ser feito através de transporte combinado por camião e navio. Após a desmontagem, os componentes devem ser montados e remontados durante a instalação.

Guindastes sobre esteiras

1. Definição: Um guindaste sobre esteiras é um tipo de equipamento mecânico que utiliza esteiras para se deslocar e levantar cargas. É composto por um motor, transmissão, mecanismo de rotação, esteiras, um mecanismo de elevação e um dispositivo de trabalho. As suas vantagens residem na flexibilidade, na capacidade de operar no solo e na capacidade de transportar cargas pesadas. No entanto, devido à sua estabilidade relativamente baixa, não é adequado para operações com sobrecarga, e a sua velocidade reduzida pode danificar a superfície da estrada.

2. Cenários de aplicação

Os guindastes sobre esteiras têm uma ampla gama de aplicações e são adequados para operações de elevação em diversas condições de trabalho.

• Construção de infraestruturas: projetos de grande escala, tais como estradas, pontes e desenvolvimento urbano.
• Construção industrial: operações de elevação, como instalações industriais de um único piso.
• Portos e terminais: utilizados para carregar, descarregar e içar carga, como contentores.
• Produção de energia eólica: utilizada para a instalação de turbinas eólicas.

3. Métodos de transporte:

• Transporte de longa distância: Normalmente transportado utilizando um reboque de plataforma.
• Transporte modular: Para facilitar o transporte, os grandes guindastes sobre esteiras são normalmente desmontados em vários módulos, tais como a lança, o contrapeso (estrutura em V, estrutura dobrável ajustável hidraulicamente) e o chassis.

Guindastes de lança telescópica

1. Definição: Um guindaste telescópico é um guindaste equipado com uma lança retrátil com cilindros hidráulicos múltiplos, que pode ser ajustada de forma semelhante a um telescópio. É geralmente montado num veículo e pode ajustar o comprimento da lança conforme necessário, tornando-o adequado para vários cenários de trabalho que requerem diferentes alturas e amplitudes de elevação.

2. Cenários de aplicação

• Construção simples: Trabalhos de construção de rotina que não requerem um guindaste de grandes dimensões ou especializado. O comprimento da lança pode ser ajustado para se adequar a diferentes necessidades de construção.
• Operações de resgate: Nas operações de resgate, o comprimento flexível da lança e a conveniência da montagem em veículo permitem uma participação rápida nas operações de resgate.

3. Métodos de transporte

Os guindastes telescópicos são normalmente transportados utilizando três tipos de reboques especializados:

• Reboques de perfil baixo: São ideais para o transporte de gruas telescópicas, garantindo estabilidade e segurança durante o transporte.
• Reboques com pescoço de ganso destacável: Estes apresentam uma estrutura de pescoço de ganso removível, facilitando a carga e descarga do guindaste e aumentando a conveniência do transporte.
• Reboques de plataforma escalonada: Estes utilizam um design de plataforma escalonada para acomodar a estrutura dos guindastes telescópicos, cumprindo os seus requisitos de suporte de carga e fixação durante o transporte.

Guindastes auto-montáveis

1. Definição: Os guindastes auto-montáveis (também conhecidos como guindastes de torre automáticos) podem ser dobrados e transportados para o local de trabalho, sendo depois rapidamente montados através de um sistema hidráulico interno. Requerem um espaço mínimo de instalação, reduzindo os custos de mão-de-obra e de tempo, e podem ser operados por uma única pessoa através de controlo remoto.

2. Cenários de aplicação

• Canteiros de obras temporários: Devido à sua facilidade de movimentação e deslocamento, são ideais para projetos de curto prazo ou operações em vários locais.
• Construção residencial e de edifícios baixos: São particularmente adequados para o manuseamento de materiais e montagem em projetos como edifícios residenciais de baixa a média altura, complexos de moradias e edifícios de apartamentos.
• Canteiros com espaço limitado: No desenvolvimento urbano, onde os guindastes tradicionais têm dificuldade em operar eficazmente devido ao espaço limitado, os guindastes autoeleváveis oferecem uma solução.
• Projetos de indústria ligeira: Podem ser utilizados para trabalhos de montagem e elevação em instalações industriais, para apoiar atividades de produção e manutenção.

3. Método de transporte:

Normalmente transportados por camião, o que permite um transporte e instalação eficientes no local de construção.

Guindastes especializados

1. Definição: Os guindastes especiais são tipicamente guindastes não padronizados, concebidos para aplicações específicas, com estruturas ou funções únicas. Podem ter requisitos especiais devido ao seu ambiente de operação (como altitudes elevadas, ambientes subaquáticos ou tóxicos) ou aos objetos a içar (como grandes componentes estruturais ou barras de combustível nuclear).

2. Cenários de aplicação

• Engenharia Naval: Utilizados na construção naval, instalação de plataformas offshore e manutenção.
• Indústria nuclear: Utilizados para a instalação e manutenção de reatores nucleares, manuseamento de barras de combustível nuclear e outras aplicações que exigem padrões de segurança extremamente elevados.
• Fabricação automóvel: As gruas de pórtico são utilizadas para o levantamento de componentes de grandes dimensões dentro das fábricas.
• Portos: Utilizados para a carga e descarga de contentores, manuseamento de carga a granel e outras aplicações. Podem ser selecionados diferentes tipos de gruas, tais como gruas de pórtico, com base no tipo de carga e nas condições do porto.
• Outras indústrias especiais: Concebidos para requisitos de processo específicos em indústrias como a aeroespacial, a metalurgia e a construção.

3. Métodos de transporte

• Transporte ferroviário: Adequado para gruas grandes e pesadas, especialmente aquelas compostas por vários componentes, que podem ser transportadas para o local de construção na totalidade ou em partes.
• Transporte rodoviário: Adequado para gruas móveis, que podem ser deslocadas para o local de trabalho por meios próprios ou transportadas para um local designado por camião de plataforma.
• Transporte aquático: Para gruas de grandes dimensões, tais como gruas flutuantes utilizadas na montagem de plataformas petrolíferas offshore, o transporte parcial ou completo pode exigir o recurso ao transporte aquático, utilizando barcaças ou contentores.
• Transporte em contentores especiais: Alguns componentes especializados de gruas, tais como lanças e vigas principais, são transportados em contentores especiais para garantir um transporte seguro e estável.

Tabela resumida: Métodos de transporte por tipo de grua

Fatores que afetam a forma como os guindastes são transportados

Como são transportados os guindastes de torre? Compreender estes fatores — incluindo o tamanho, o peso, o percurso e os regulamentos do guindaste — é essencial antes de planear o transporte propriamente dito. A secção seguinte detalha, passo a passo, a logística do transporte de um guindaste de um local para outro.

Fatores específicos do guindaste

1. Tamanho e peso: Guindastes mais pesados ou mais longos requerem uma logística mais complexa e podem exigir a desmontagem em cargas menores ou reboques especializados.

2. Tipo de grua: diferentes tipos de gruas têm diferentes requisitos de transporte. Por exemplo, as pequenas gruas sobre lagartas são mais sensíveis a condições de solo lamacento, enquanto as gruas de torre são altamente sensíveis ao vento.

3. Instruções de desmontagem: Desmontar o guindaste de acordo com as instruções do fabricante é crucial para um transporte seguro.

4. Fixação de componentes: Todos os componentes soltos, portas, escotilhas e janelas devem ser fixados antes do transporte.

Logística e planeamento de percursos

1. Distância: Distâncias de transporte mais longas aumentam os custos totais com combustível, mão de obra e alojamento.

2. Percurso: O percurso selecionado deve ser adequado ao tamanho do guindaste e evitar obstáculos, tais como pontes baixas e estradas estreitas.

3. Acessibilidade do destino: O local final deve ser acessível a veículos de grande porte e pode exigir equipamento especializado para a descarga.

Fatores regulamentares e legais

1. Licenças: Cargas de grandes dimensões ou peso excessivo requerem licenças especiais, que variam consoante o estado e a jurisdição local.

2. Veículos de escolta: Os guindastes que excedam uma determinada largura podem necessitar de um veículo de escolta.

3. Restrições horárias: Muitas áreas só permitem a entrega de cargas de grandes dimensões durante determinados horários, como durante o dia nos dias úteis.

Condições ambientais e do local

1. Condições meteorológicas: O vento, a chuva, a neve e o nevoeiro podem afetar a visibilidade, as condições da estrada e os horários de transporte.

2. Condições do solo: O solo no ponto de carga e descarga deve ser estável e nivelado para evitar instabilidade.

3. Terreno: O percurso deve ser avaliado para determinar se suporta o peso e as dimensões do guindaste.

Como transportar um guindaste: logística geral e etapas

A logística do transporte de gruas é crucial para garantir a sua transição suave dos locais de produção e armazéns de armazenamento para o local de trabalho. Isto requer não só ter em conta as características únicas do equipamento, tais como o seu grande tamanho e peso, mas também o cumprimento rigoroso dos regulamentos de trânsito e normas de segurança. A execução precisa de cada etapa tem um impacto direto na eficiência do transporte e na integridade do equipamento. O processo logístico geral da deve girar em torno dos três princípios fundamentais de «segurança, eficiência e conformidade», e pode ser dividido em várias etapas-chave:

Fase de preparação pré-transporte

Esta etapa requer a confirmação das informações do equipamento e o desenvolvimento do plano:

1. Obter licenças: Obter todas as licenças de transporte necessárias, uma vez que são essenciais para o transporte legal.

2. Planear um percurso: Traçar um percurso que evite pontes baixas, estradas estreitas e áreas com restrições de peso.

3. Avaliar as dimensões: Determinar se a carga requer manuseamento especial devido à sua altura (superior a 4,1 metros) ou largura (superior a 3,7 metros), o que exigiria um veículo de escolta.

4. Acompanhar as condições meteorológicas: Planifique o transporte de forma flexível e acompanhe as previsões meteorológicas, uma vez que ventos fortes ou chuva intensa podem atrasar ou complicar o processo de transporte.

5. Utilize veículos de escolta: providencie a polícia ou outros veículos para escoltar cargas de grandes dimensões por razões de segurança.

Carregamento e fixação do equipamento

1. Desmontar o guindaste: Desmontar o guindaste de forma segura e correta em componentes mais pequenos e manobráveis, tais como a lança, o contrapeso e os estabilizadores.

2. Inspecione os componentes: Realize uma inspeção pré-transporte minuciosa para verificar se existem problemas estruturais, fugas no sistema hidráulico ou danos nos pneus ou nas lagartas.

3. Fixe os componentes: fixe cuidadosamente todos os componentes soltos ou frágeis para evitar movimentos durante o transporte. Feche e fixe todas as escotilhas, portas e janelas.

4. Drenar fluidos: Drenar o excesso de fluidos para evitar fugas e riscos ambientais.

5. Proteja os componentes frágeis: Proteja os componentes sensíveis contra danos utilizando almofadas de proteção, fita adesiva ou cartão, especialmente o vidro virado na direção da viagem.

Monitorização durante o transporte e entrega no terminal

1. Selecione o reboque adequado: utilize um reboque de carga pesada, como um reboque de plataforma baixa ou um reboque com pescoço de ganso removível (RGN), para o transporte de maquinaria pesada.

2. Prenda a carga: Certifique-se de que cada componente está devidamente amarrado, acorrentado ou preso ao reboque utilizando os pontos de fixação designados.

3. Siga o plano de carregamento: cumpra a sequência de carregamento especificada no conhecimento de embarque (BOL) para evitar confusões e garantir que toda a carga seja contabilizada.

4. Informar a equipa: Informe claramente o motorista e a equipa de escolta sobre a carga, o percurso e quaisquer instruções específicas.

5. Descarregamento dos componentes: Assim que o guindaste chegar ao seu destino, todos os componentes são removidos com segurança do reboque.

6. Remontagem do guindaste: A remontagem do guindaste no novo local de trabalho, de acordo com as instruções do fabricante, garante que o guindaste esteja seguro e operacional.

Esta série de etapas logísticas padronizadas não só serve de base para a segurança do transporte de gruas, como também fornece uma estrutura de processo comum para o desenvolvimento subsequente de soluções de transporte especializadas para diferentes tipos de gruas (tais como gruas para terrenos acidentados e gruas telescópicas).

Conclusão

Como são transportados os guindastes? Quer se trate de construção urbana ou desenvolvimento energético, a mobilidade intersetorial de guindastes de grande porte é crucial. As equipas de construção devem adaptar diferentes tipos de guindastes, selecionar veículos de transporte adequados, planear percursos que evitem obstáculos, obter aprovações regulamentares e gerir as condições meteorológicas para garantir um transporte seguro e eficiente dos guindastes e facilitar o bom andamento das operações do projeto.

Perguntas frequentes

Como é que se transporta um guindaste?

O transporte de gruas requer um plano adaptado ao seu tipo, tamanho, peso e distância. Para distâncias curtas, a grua pode ser transportada de forma autónoma, se for suficientemente móvel. Distâncias mais longas requerem ferramentas especializadas, como reboques de plataforma e reboques de plataforma baixa, e alguns guindastes podem precisar de ser desmontados e transportados em unidades modulares. Este processo requer o planeamento de percursos que evitem obstáculos, a obtenção de licenças de sobrecarga, a fixação de componentes e a monitorização das condições meteorológicas para garantir um transporte legal e seguro e a chegada sem problemas do guindaste ao local de trabalho.

Como é que se transportam esses guindastes enormes?

Existem dois métodos principais para mover guindastes de grandes dimensões:

• Desmontagem e transporte: Após a desmontagem, o guindaste é transportado por outros meios de transporte, ou movido e reposicionado no local. A desmontagem envolve dividir o guindaste em componentes menores e transportá-los por camião, navio ou comboio. Isto é adequado para transporte de longa distância.
• Movimentação no local: tal como a utilização de carris, reboques ou do próprio sistema móvel do guindaste para movimentação de curta distância, requer um projeto estrutural especializado do guindaste.

Como é que colocam guindastes de grandes dimensões no topo dos edifícios?

Os guindastes de grande porte chegam normalmente ao topo de um edifício utilizando três métodos:

1. Subida interna: O guindaste é montado num nível inferior e utiliza um sistema de subida hidráulico para se elevar através do núcleo do edifício, inserindo novas secções da torre à medida que sobe.

2. Subida externa: Utiliza-se um guindaste móvel para montar o guindaste de torre junto ao edifício. Quando o edifício atinge uma determinada altura, o guindaste é fixado à estrutura com colares de aço. O guindaste é então elevado utilizando uma secção de subida especial que eleva a lança para permitir que a nova secção da torre seja adicionada a partir de baixo.

3. Helicóptero (raro): É utilizado um helicóptero de carga pesada para transportar os componentes pesados do guindaste até ao topo do estaleiro.
