O que é uma grua de lança? Definição, tipos e aplicações práticas

Na produção industrial, logística, armazenagem e construção, as gruas funcionam como equipamento essencial de manuseamento de materiais, melhorando significativamente a eficiência operacional. Entre elas, as gruas de lança destacam-se pela sua operação flexível e características estruturais únicas, desempenhando um papel insubstituível em cenários específicos. Este artigo fornece uma introdução completa ao que é uma grua de lança, explicando os seus princípios de funcionamento, tipos, vantagens, utilizações e métodos de seleção para ajudar os leitores a obter uma compreensão mais profunda e a fazer escolhas informadas.

O que é um guindaste de lança?

Definição de grua de lança

Um guindaste de lança é um tipo de equipamento de elevação suspenso caracterizado por uma lança rotativa horizontal ou cantiléver que se estende a partir de uma coluna de suporte vertical ou de um suporte montado na parede. É utilizado principalmente para manusear materiais de forma eficiente dentro de uma área limitada, com capacidades de elevação que variam entre 113 kg e 15 toneladas.

Diferenças entre um guindaste de lança e outros tipos de guindastes

A principal distinção de um guindaste de lança em comparação com outros guindastes comuns reside no seu design de «elevada flexibilidade dentro de uma área limitada». Centrado em torno de uma lança horizontal com suporte independente, é especializado no manuseamento de materiais de curto alcance e alta frequência. Outros guindastes, em contrapartida, estão mais focados no movimento em grandes áreas ou na elevação de cargas pesadas. Os guindastes de lança são simples de operar e, devido ao menor número de pontos de falha potenciais, requerem geralmente menos manutenção.

Para tornar a comparação mais clara, iremos analisar três dos tipos de gruas mais utilizados: gruas de ponte, gruas de pórtico e gruas de torre.

Como funciona uma grua de lança?

Uma grua de lança opera através do trabalho coordenado de três mecanismos principais — elevação, rotação e deslocamento (disponível em alguns modelos) — para elevar e mover materiais.

Mecanismo de elevação: responsável pelo movimento vertical

Composto por um motor, um tambor, um cabo de aço (ou corrente) e um gancho. Quando o motor funciona, faz girar o tambor para enrolar o cabo de aço (ou corrente), elevando o gancho e levantando a carga. Ao inverter o sentido de rotação do motor, o cabo é desenrolado, baixando o gancho e colocando a carga no chão. A segurança é garantida por travões (que impedem a queda livre) e limitadores de sobrecarga.

Mecanismo de rotação: permite que a lança gire

Inclui um rolamento giratório (com anel dentado), motor e pinhão. O motor aciona o pinhão, que engata no anel dentado do rolamento giratório, fazendo girar a lança e o mecanismo de elevação em torno de um pivô fixo (por exemplo, uma coluna). A rotação típica varia entre 180° e 360°, ampliando a área de trabalho horizontal. Os limitadores de rotação evitam a rotação excessiva e colisões.

Mecanismo de deslocamento: move toda a unidade (disponível em alguns modelos)

Presente em guindastes de lança móveis ou de deslocamento na parede, inclui um motor, rodas e carris (ou rodízios). O motor aciona as rodas ao longo dos carris ou do chão, movendo todo o guindaste para expandir ainda mais a área de trabalho. Os limitadores impedem o deslocamento excessivo e os amortecedores reduzem o risco de colisão.

Tipos de guindastes de lança

Com base na estrutura, instalação e características operacionais, as gruas de lança são normalmente divididas nos seguintes tipos:

Guindaste de lança independente

O tipo mais comum e versátil, instalável em praticamente qualquer ambiente interior ou exterior. Pode operar de forma independente para servir uma única estação de trabalho, trabalhar sob grandes pontes rolantes ou operar em configurações coordenadas com várias gruas. Adequado para docas, terminais de carga, oficinas de maquinagem e áreas de montagem.

Especificações principais: Vão máximo de 15 m, capacidade até 15 toneladas, rotação de 360°, altura da lança até 12 m.

Prós e contras: As vantagens incluem a maior capacidade de elevação, vão e amplitude de rotação entre as gruas de lança; as desvantagens são o custo mais elevado e a necessidade de uma fundação dedicada, tornando-a uma instalação mais permanente.

Guindaste de lança montado na parede

Concebido para poupar espaço, não requerendo suporte no chão ou fundações. Pode ser montado ao longo de paredes ou colunas de edifícios e servir como complemento a pontes rolantes monorail/ponte. Ideal para áreas de trabalho compactas, como oficinas de fabrico ou manutenção. Pode girar ou dobrar-se para evitar obstáculos ou pontes rolantes suspensas, evitando interrupções no fluxo de trabalho.

Especificações principais: Envergadura de 2,4–9,1 m, capacidade até 5 toneladas, rotação de 180°–200°.

Prós e contras: As vantagens incluem utilização mínima de espaço no chão, instalação flexível e eficiência de custos; as desvantagens incluem rotação limitada e requisitos de suporte estrutural, necessitando de avaliação de engenharia pré-instalação.

Guindaste de lança articulada (knuckle)

Ao contrário dos modelos tradicionais de braço único, possui dois braços pivotantes que podem manobrar em torno de cantos e colunas, alcançando o interior ou por baixo de equipamentos ou contentores. Pode ser montado no chão, na parede ou no teto, ou instalado em sistemas de ponte/carril. Adequado para cenários que exigem colocação precisa da carga e evasão de obstáculos.

Especificações principais: Envergadura máxima de 4,8 m, capacidade até 1 tonelada; as variantes independentes e montadas no teto rodam 360°, o braço interno montado na parede roda 180°, o braço externo 360°.

Prós e contras: As vantagens incluem uma cobertura alargada e um funcionamento flexível perto de mastros ou colunas; as desvantagens são a capacidade e o vão limitados, não sendo adequado para elevações pesadas ou de alta frequência.

Guindaste de lança tipo mastro

Uma alternativa económica aos sistemas independentes, que requer apenas betão armado de 15 cm para suporte, embora a estabilidade seja reforçada com vigas suspensas ou estruturas de edifícios. Ideal para instalações de fabrico, armazenamento e transporte que manuseiam cargas pesadas com frequência.

Especificações principais: Envergadura de 3 a 12 m, capacidade até 10 toneladas, rotação de 360°, altura da lança até 12 m (do chão ao suporte superior).

Prós e contras: As vantagens incluem baixo custo, impacto mínimo no pavimento, não sendo necessária uma fundação especializada, adequado para cenários de trabalho pesado e alta produtividade; as desvantagens são a dependência de estruturas suspensas e a instalação limitada pelas condições do edifício.

Guindaste de lança portátil

Concebido para mobilidade, montado em bases com rodas ou movíveis por empilhador. Não requer instalação permanente, ideal para tarefas de elevação temporárias em oficinas de manutenção, montagem de máquinas ou linhas de produção provisórias.

Especificações principais: Destinado principalmente a trabalhos leves, com capacidade até 0,5 toneladas.

Vantagens: Compacto, fácil de mover, rápido de posicionar, satisfaz necessidades de elevação temporárias sem custos de instalação permanente.

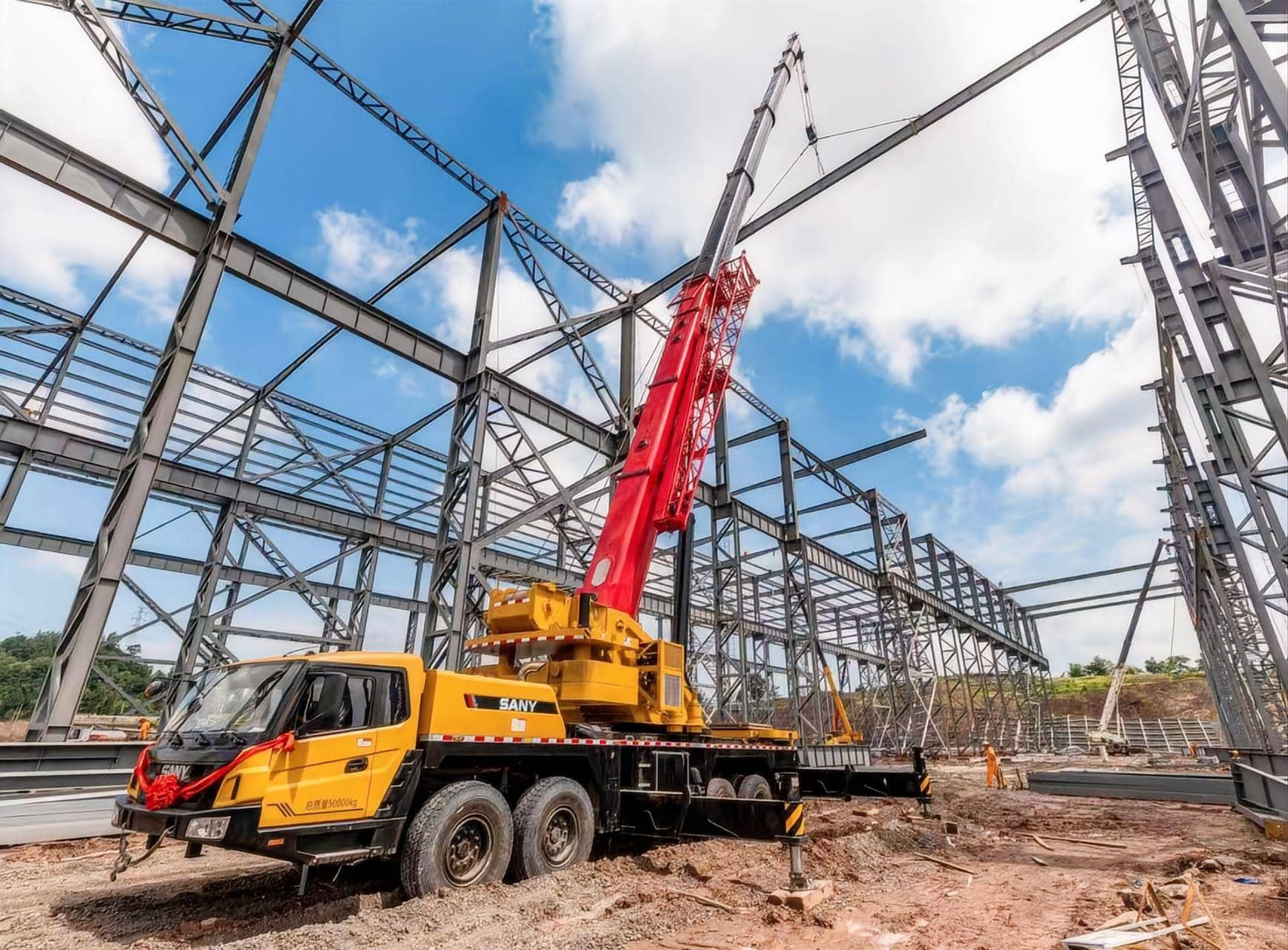

Guindaste de lança montado em veículo

O tipo mais móvel, construído em aço de alta resistência e aparafusado a camiões ou reboques. Transforma veículos comuns em plataformas de elevação móveis, amplamente utilizadas na construção, serviços públicos, assistência rodoviária e manutenção de equipamento pesado.

Características principais: A lança telescópica alcança postes, telhados ou estaleiros de construção, operando de forma fiável em condições meteorológicas ou terrenos adversos. Utilizado principalmente para carga/descarga no local, colocação de materiais de construção pesados, ferramentas ou componentes pré-fabricados, melhorando a eficiência operacional.

Nota: Distinga isto de um guindaste de camião. Os guindastes de lança montados em veículos são «guindastes de lança montados em veículos padrão», oferecendo mobilidade flexível e de baixo custo. Os guindastes de camião são «guindastes especializados construídos sobre chassis dedicados», focados em alta capacidade de carga e estabilidade operacional e e, enquadrando-se na categoria de «guindastes sobre rodas».

Vantagens dos guindastes de lança

Os guindastes de lança são amplamente utilizados em vários setores devido às suas inúmeras vantagens distintas:

Operação flexível e eficiente

As gruas de lança podem atingir uma rotação de 360° (180° para alguns tipos), permitindo que o mecanismo de elevação mova rapidamente materiais dentro de uma área em forma de leque sem depender do movimento geral do trilho, reduzindo o tempo de ajuste. São fáceis de operar, com controlo preciso da elevação, rotação e descida através de uma consola ou controlo remoto, tornando-as altamente eficientes e adequadas para linhas de montagem ou tarefas frequentes de carga e descarga.

Design compacto

Com uma estrutura compacta, as gruas de lança montadas em coluna ocupam um espaço mínimo no chão; os modelos com deslocamento na parede ou montados na parede apoiam-se nas paredes ou colunas; e as unidades móveis podem ser guardadas em cantos quando não estão a ser utilizadas. São ideais para oficinas estreitas, pequenos armazéns ou outros ambientes com restrições de espaço, otimizando o espaço limitado e melhorando a utilização da área de trabalho.

Fácil instalação e manutenção

Com poucos componentes principais e sem obras civis complexas, as gruas de lança independentes utilizam parafusos de fixação, enquanto as gruas de deslocamento na parede ou montadas na parede dependem de parafusos de expansão, resultando em ciclos de instalação curtos e custos baixos. A manutenção de rotina limita-se à lubrificação e inspeção de componentes críticos de elevação e rotação, reduzindo o tempo de inatividade e garantindo um funcionamento estável.

Desempenho de segurança fiável

Equipadas com múltiplos dispositivos de segurança, tais como limitadores de sobrecarga, travões e batentes de limite superior, as gruas de lança previnem eficazmente a sobrecarga, o enrolamento excessivo, a rotação excessiva e o deslocamento excessivo, evitando a queda de cargas, danos no equipamento e lesões pessoais. O seu desenho estrutural segue princípios mecânicos, utilizando aço de alta resistência e sendo rigorosamente calculado em termos de resistência e estabilidade, garantindo um funcionamento seguro dentro das capacidades nominais.

Económico

As gruas de lança de tamanho médio têm um preço inferior ao das gruas de ponte, pórtico ou torre, adequando-se aos orçamentos das pequenas e médias empresas. Apresentam também um baixo consumo de energia, custos de manutenção mínimos e uma vida útil superior a 10 anos em condições normais de utilização, proporcionando benefícios económicos a longo prazo.

Onde são utilizadas as gruas de lança?

Graças à sua flexibilidade, eficiência e características de poupança de espaço, as gruas de lança desempenham um papel significativo em vários setores:

Produção industrial: Como equipamento essencial de manuseamento em oficinas, adequado para o fabrico de maquinaria, produção de peças automóveis e montagem de eletrónica. Realizam tarefas como o carregamento/descarregamento de máquinas-ferramentas, a montagem de componentes pesados e o transporte de peças leves de precisão, reduzindo a intensidade de mão-de-obra, melhorando a eficiência e garantindo a segurança operacional.

Logística e armazenagem: Utilizadas em armazéns de pequena a média dimensão, centros de distribuição e pátios temporários para carga, descarga, manuseamento, empilhamento e triagem de mercadorias. Ideais para o armazenamento de materiais longos ou estreitos, os modelos móveis também satisfazem necessidades temporárias de manuseamento ao ar livre.

Construção: Útil em edifícios de pequena escala, renovações interiores e obras localizadas. Pode mover materiais de construção, instalar pequenos componentes e operar eficientemente em espaços apertados sem danificar áreas acabadas.

Outros campos especializados: Em salas de máquinas de navios para instalação e manutenção de peças; em oficinas metalúrgicas para manuseamento de pequenos lingotes de metal; no processamento alimentar, os modelos em aço inoxidável transportam matérias-primas ou produtos acabados, cumprindo simultaneamente os requisitos de higiene.

Como escolher a grua de lança certa para o seu projeto?

A seleção de uma grua de lança requer um equilíbrio entre as necessidades operacionais, o ambiente, o desempenho do equipamento e a fiabilidade da marca. Os passos essenciais incluem:

1. Clarificar os requisitos operacionais

Carga nominal: Selecione com base no peso total do material mais os acessórios de elevação, com uma margem de 10% a 20% para evitar sobrecargas.

Raio de trabalho: Determine com base no tamanho da área operacional e na distância máxima de manuseamento; cubra a necessidade sem sobredimensionar, o que pode aumentar os custos ou reduzir a estabilidade.

Altura de elevação: Inclua a altura do chão até à plataforma e a altura do material, acrescentando 0,5–1 m para margem de segurança.

Frequência de utilização: Escolha uma classe de serviço mais elevada para tarefas de alta frequência e uma classe mais baixa para utilização menos frequente, a fim de reduzir custos.

2. Analise as condições ambientais

Dimensões do espaço: As oficinas estreitas são adequadas para guindastes independentes ou montados na parede; o movimento entre estações requer guindastes montados na parede; tarefas temporárias são adequadas para guindastes móveis. Considere os limites de altura para evitar colisões durante a rotação da lança e a elevação.

Condições do piso e das paredes: As gruas independentes necessitam de uma capacidade de carga adequada do piso; as gruas montadas na parede requerem resistência suficiente da parede ou coluna. Reforçar, se necessário.

Fatores ambientais: Ambientes de alta temperatura requerem componentes resistentes ao calor; condições húmidas ou corrosivas exigem aço inoxidável ou revestimentos anticorrosivos; ambientes empoeirados necessitam de mecanismos bem vedados.

3. Considere o desempenho e a configuração do equipamento

Classe de serviço: Adeque a frequência de trabalho e as variações de carga; evite classes baixas que possam desgastar-se rapidamente ou classes elevadas que desperdicem recursos.

Tipo de acionamento: Cargas leves ≤0,5 toneladas e baixa frequência favorecem o acionamento manual; uso pesado ou frequente favorece o acionamento elétrico para maior eficiência.

Dispositivos de segurança: Certifique-se de que limitadores de sobrecarga, travões e limites de paragem estão instalados; ambientes especiais podem exigir dispositivos de segurança à prova de explosão ou resistentes ao calor.

4. Dê prioridade a produtos de marcas de renome

As gruas de lança são máquinas de longa duração, pelo que se recomenda escolher uma marca forte e de renome, como a SANY, para garantir uma seleção adequada e uma experiência de utilização fiável a longo prazo.

Qualidade fiável e baixa taxa de avarias: As marcas estabelecidas possuem certificações completas e fortes capacidades técnicas. Os seus produtos são submetidos a testes rigorosos, apresentam estruturas estáveis e componentes duráveis e oferecem qualidade fiável, reduzindo eficazmente o risco de avarias mecânicas.

Serviço pós-venda sem preocupações: As marcas de topo oferecem serviços completos, incluindo instalação, colocação em funcionamento e manutenção. Respondem rapidamente aos pedidos de assistência e mantêm uma ampla disponibilidade de peças sobressalentes, minimizando o tempo de inatividade do equipamento e garantindo um funcionamento estável a longo prazo.

Conclusão

O que é um guindaste de lança? A partir da análise detalhada acima, fica claro que um guindaste de lança não é um modelo único, mas uma categoria de guindastes caracterizada pela flexibilidade, eficiência e design que economiza espaço. Desde a carga e descarga de máquinas-ferramentas em oficinas interiores até ao manuseamento de mercadorias em pátios temporários ao ar livre, desde o transporte de componentes de precisão leves até à montagem de cargas pesadas de tamanho médio a pequeno, os guindastes de lança podem satisfazer diversos requisitos com os seus vários tipos e desempenho adaptável. Ao selecionar um guindaste de lança, considerar as necessidades operacionais, as condições ambientais, a configuração do equipamento e a fiabilidade da marca ajudará a escolher uma solução económica e estável a longo prazo, proporcionando um forte apoio para melhorar a produção e a eficiência operacional.

Perguntas frequentes

Qual é a diferença entre um guindaste e um guindaste de lança?

«Guindaste» é um termo abrangente que engloba todo o tipo de maquinaria utilizada para elevar e transportar materiais. Um guindaste de lança, no entanto, é um tipo específico de guindaste caracterizado por um «suporte vertical e uma lança rotativa horizontal». Destina-se ao manuseamento de cargas médias a leves, em curto raio e com elevada frequência, com uma área operacional que forma um leque em torno do ponto de apoio. As gruas de lança são mais simples de instalar e manter. Em suma, uma grua de lança é um subconjunto das gruas — a relação é de «categoria geral versus tipo específico».

Para que serve a lança de um guindaste?

O que é a lança de um guindaste? A lança de um guindaste é um componente estrutural e operacional essencial. Os seus principais objetivos são:

Aumentar o raio de trabalho: A estrutura que se projeta horizontalmente permite que o gancho cubra a área em torno do ponto de apoio, superando as limitações do «levantamento de ponto fixo».

Posicionamento preciso do material: O jib pode rodar e, em combinação com o mecanismo de elevação, pode entregar materiais de forma suave a qualquer estação de trabalho dentro de uma área reduzida. Isto é particularmente útil em espaços apertados ou em cenários de montagem de precisão, evitando a ineficiência ou a ocupação de espaço causada pela movimentação de todo o guindaste.

Qual é o outro nome para uma grua de lança?

Dependendo da sua estrutura ou aplicação, as gruas de lança têm vários nomes alternativos comuns. O mais universal é «grua de braço oscilante», cujo nome deriva da rotação principal da lança. As gruas de lança montadas na parede são frequentemente chamadas de «gruas montadas na parede» ou «gruas de braço oscilante com deslocamento na parede». As gruas de lança independentes também podem ser referidas como «gruas de braço oscilante montadas em pilar». Em algumas aplicações de menor dimensão, podem ser chamadas de «mini-gruas giratórias», mas «grua de lança» e «grua de braço giratório» continuam a ser os termos mais amplamente utilizados e reconhecidos.

Qual é a diferença entre uma lança e um jib?

A lança refere-se normalmente ao braço de elevação principal do guindaste, que é o principal componente de suporte de carga. Liga-se diretamente ao corpo do guindaste ou à cabeça da torre, suporta a carga principal e é frequentemente um braço rígido que pode estender-se ou girar. A lança determina a altura máxima de elevação do guindaste e o raio de trabalho da base.

O jib é um braço auxiliar instalado na extremidade da lança. A sua função é ampliar o raio de trabalho ou a altura da lança, manuseando apenas cargas mais leves. Tem uma estrutura mais leve e é tipicamente utilizado para operações de longo alcance ou em altitudes elevadas com cargas leves que a lança principal não consegue cobrir.

Em suma, a lança é o braço principal de suporte de carga, enquanto o jib é o braço de extensão auxiliar — funcionam em conjunto como um sistema «primário-secundário».
