Avantages et caractéristiques/CHÂSSIS
Flèche ultra longue, forte capacité de levage
Bâti
Bâti à poutrelle résistant à la torsion en acier structurel à grain fin et très résistant.
Système électrique
24 V, CAN bus
Vérin stabilisateur
Disposition en H, commande tout hydraulique, vérins stabilisateurs capables d'effectuer des actions séparées, plaque du vérin stabilisateur à dépose rapide.
Suspension
Les verrouillages d'oscillation tout hydraulique automatiques permettent une oscillation avec la flèche centrée au-dessus de l'avant
Système de transmission
Une boîte de transmission hydro-mécanique à commande électrique est utilisée.
Essieu
Essieu d'entraînement de la direction
Frein
Circuit réparti tout hydraulique fonctionnant sur toutes les roues.
Direction
Système de direction assistée tout hydraulique capable de tourner sur place.
Système hydraulique
Une pompe à huile à engrenage est utilisée pour commander l'extension des vérins stabilisateurs horizontal et vertical.
Avantages et caractéristiques/SUPERSTRUCTURE
Chambre de commande
Placée sur un côté du pont tournant, structure totale en plaque d'acier résistant à la corrosion, porte coulissante et pare-brise de sécurité panoramique intégré avec un large champ de vision. Conception ergonomique, équipé d'une décoration intérieure recouvrant l'ensemble de la cabine avec siège ajustable permettant à l'opérateur de travailler dans les conditions optimales.

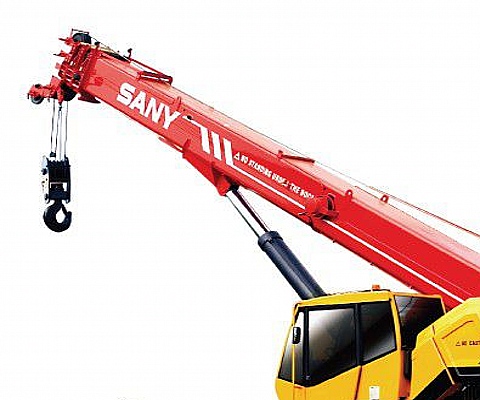

Flèche principale
Bras de levage télescopique synchrone dans section hexagonale, le mécanisme du télescope comprend un vérin simple et un guide-câble, la vanne d'équilibre est installée sur le vérin.
Unité de pivotement
Le moteur hydraulique entraîne un engrenage de réduction planétaire double. Le frein oscillant à disque multiple pour travail intensif est actionné mécaniquement depuis la cabine de l'opérateur par une pédale au pied.
Dispositifs de sécurité
Le limiteur de couple de notre propre conception comprend un grand écran, un système d'avertissement audible et visible et d'une fonction automatique de déconnexion. Le rayon de la flèche, l'angle de la flèche, la longueur de la flèche, la charge autorisée, la charge en cours et le pourcentage s'affichent sous forme de graphique en barres. Le système comprend des avertissements visuels et sonores ainsi qu'une fonction de déconnexion automatique.
