SANY SR280 R-II Foreuse Rotative

  • Diamètre max. du pieu : 2500mm
  • Couple de sortie max. : 280kN.m
  • Puissance du moteur : 261/1800 kW/rpm
  • Conditions:

    Travaux de forage pour la construction de fondation sous différentes conditions géologiques.

  • Haute efficacité, fiabilité élevée
  • Système hydraulique sophistiqué
  • Commande de déblocage automatique du treuil principal
  • Structure de la tige optimisée
  • Soutien en ligne 24h/24
  • Solutions techniques

Vaste champ d’application



Fiabilité élevée



Système hydraulique sophistiqué



Commande de déblocage automatique du treuil principal



Protection contre le contact avec le sol



Fonction de flottement du treuil principal



Équipements de sécurité de haute qualité



Excellent système d’expérimentation et d’essai



La tige d’entraînement plus fiable



Plus longue durée d’utilisation de la tige



Structure de la tige optimisée



Outils de forage pour des conditions géologiques particulières



Système de commande LCI



S’adapter à tout type de terrain



Avantages de la tige d’entraînement Sany

Champ d’application plus large

Avec une grande profondeur de forage et un diamètre de forage long, la tige d’entraînement Sany peut être utilisée sur différents terrains durs.



Plus fiable

Avec les robots de soudage les plus avancés, les machines de coupe automatique CNC et d’autres équipements de pointe, l’extrême précision des composants et la qualité du soudage garantissent une très grande fiabilité.



Plus longue durée d’utilisation

La durée d’utilisation de la clavette d’entraînement est significativement prolongée grâce à l’acier anti-usure à haute résistance Sany.



Structure optimisée

La tige d’entraînement est optimisée avec un poids plus léger et une meilleure structure, sans omettre aucune exigence de conception. Des dizaines de brevets ont été déposés par Sany dans ce domaine, ce qui lui permet de conserver sa position de leader en Chine.

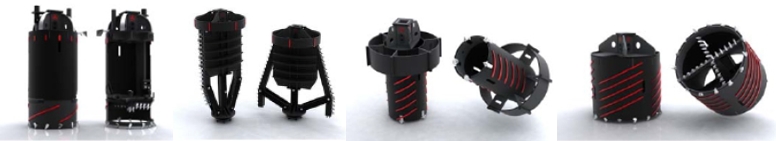

Outils de forage spéciaux SANY

Sany peut fournir toutes sortes d’outils de forage de série, DBB-II, DBB-III, CB, etc. compris. Pour les conditions géologiques particulières, Sany peut également procurer des outils de forage spéciaux en conséquence afin d’améliorer le rendement.



Godet de forage pilote

Cuiller de curage et tube carottier intégrés ;

Conception de la plaque de renfort à l’arc, hormis la plaque de renfort soudée avec une plaque cintrée de transition ;

Charnière en acier à haute tension ;

Couches applicables : grotte, pieu occlusal.



Trépan d’élargissement

Les bras d’alésage réglables peuvent répondre aux besoins spécifiques de différents diamètres de trous de forage ;

Après le forage, transportez le sol à l’aide d’une cuiller de curage ou d’un trépan de dérochage ;

Bras d’alésage faciles à étaler et à rétracter ;

Structure de type caisson facile à entretenir ;

Couches applicables : terrain dur, sol gelé et roche moyennement tendre.



Tube carottier avec centreur

Convient au forage par étapes d’un trou de grand diamètre ;

Les dents de coupe et les trépans à molettes sont interchangeables ;

Le centreur soutient la paroi du trou pour éviter de percer un trou incliné ;

Couches applicables : substrat rocheux moyennement ou légèrement décomposé, substrat rocheux dur ou très dur.



Tube carottier en croix

Tube carottier avec plaques de guidage en croix au centre ;

Pendant la coupe annulaire, les plaques de guidage broient les roches ;

La capacité d’acheminement et d’orientation du sol est meilleure qu’avec les tubes carottiers ordinaires ;

Couches applicables : remblai, couche de graviers et formation inclinée hautement ou moyennement décomposée.






Dents de forage Sany

En comparaison avec les autres dents de forage, celles de Sany comportent les caractéristiques suivantes :

Meilleur matériau.

Après de nombreux essais de matériau, la résistance à l’usure et la solidité des dents Sany sont plus de 30 % supérieures à celles des produits généraux du marché.

Conception basée sur la construction.

Les dents de forage Sany V20 ont un angle de coupe plus large et un rendement supérieur.

La balle de forage Sany s’adapte mieux aux cailloux, aux graviers et aux formations géologiques de roches tendres.



Système de commande LCI

Utilise de grands circuits intégrés mixtes à la place des méthodes de commande traditionnelles, ce qui permet de gagner de l’espace et d’améliorer la fiabilité du système de commande et est également pratique pour l’entretien.



Utilise une disposition centrale de câblage :06.PNG

Le câblage intégré peut réduire les risques d’échec de raccordement.

La réparation et l’installation sont plus commodes.

La sécurité et la fiabilité sont assurées.





Système hydraulique sophistiqué

Économiser de l’énergie et réaliser une commande précise des actions.

La boucle principale comporte un système sophistiqué de commande hydraulique négative et la boucle auxiliaire emploie un système avancé de commande asservie à la charge, ce qui permet d’économiser de l’énergie et assure une commande précise des actions.



Commande de déblocage automatique du treuil principal

Vitesse de déblocage accrue de 50 %.

Le déblocage du câble métallique du treuil principal utilise la technologie de confluence hydraulique, qui double la vitesse de déblocage et diminue le temps de travail inefficace.



Protection contre le contact avec le sol

Empêche le câble de s’emmêler lorsque le treuil principal est rapidement débloqué.

Lorsque le godet de forage est relâché au fond du trou, le contrôleur du système hydraulique coupe automatiquement l’approvisionnement en huile au moteur du treuil principal et évite l’enchevêtrement des câbles métalliques causé par le déblocage excessif.



Fonction de flottement du treuil principal

Facilité d’utilisation et commande manuelle

La fonction de flottement permet d’effectuer le forage sans lever le treuil principal, ce qui simplifie l’utilisation et permet d’économiser de l’énergie.



Vaste champ d’application, fiabilité élevée
Vu son centre de gravité haut et son poids lourd, le châssis offre un palier de pivotement renforcé afin d’assurer la stabilité pendant le levage et l’abaissement du mât.



Le cadre du châssis en acier soudé à haute résistance satisfait aux exigences complexes du forage rotatif.



La conception raisonnable tire le meilleur parti de la puissance des robustes moteurs diesel Isuzu.



Les pompes Kawasaki garantissent une source d’énergie généreuse en permanence.



Avec la construction de type gros caisson et le matériau importé, le mât peut éviter efficacement les fissures et assurer sa durée d’utilisation.



Sany propose la modification in situ des outils de forage et le développement d’outils de forage personnalisés afin d’assurer un forage extrêmement efficace.

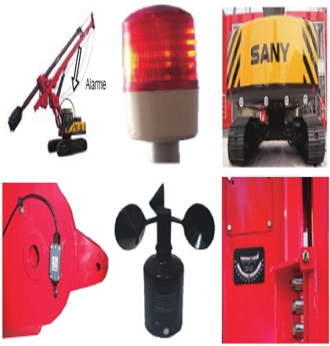

Équipements de sécurité09-1-tile.jpg

Divers équipements de sécurité offrent une protection complète

Fonction anti-collision de la cabine

Lampe d’avertissement

Protection du pivotement par radar

Interrupteur à tirette FD676

Anémomètre

Inclinomètre TY-60





Système d’expérimentation et d’essai

Un système d’expérimentation et d’essai parfait garantit la même qualité supérieure pour toutes les foreuses rotatives Sany.



Longévité et économie

Pour répondre aux exigences croissantes en matière d’économie d’énergie, la foreuse rotative Sany est constamment amélioré afin d’obtenir le parfait équilibre entre efficacité de la production et coût d’utilisation.



Grâce à une technologie de traitement thermique fiable, l’adaptateur d’entraînement breveté, symétrique et interchangeable double sa durée d’utilisation et propose également un entretien facile et un faible coût.



La commande en boucle fermée à vitesse normale et à faible vitesse, la distribution et la puissance du couple de sortie de la commande rotative sont plus raisonnables et plus efficaces.






Quel que soit le type de terrain, la foreuse rotative Sany peut travailler facilement.

Avec le recours à la tête de forage et à la méthode de construction adéquates, que ce soit en ville, dans le désert, dans la neige, à la montagne ou dans une rivière, la foreuse rotative Sany résout tous les problèmes de construction. La foreuse Sany est largement utilisée pour les hauts immeubles urbains, les voies ferrées, les autoroutes, les ponts, les aéroports, les ports et d’autres constructions de fondations sur pieux forés.






Le centre de fabrication de machines de fondation au plus haut niveau d’automatisation et à la plus grande capacité de production du monde.

Cas de réalisation
