¿Qué es una pluma de grúa? Análisis detallado de sus tipos, funcionamiento y criterios de compra.

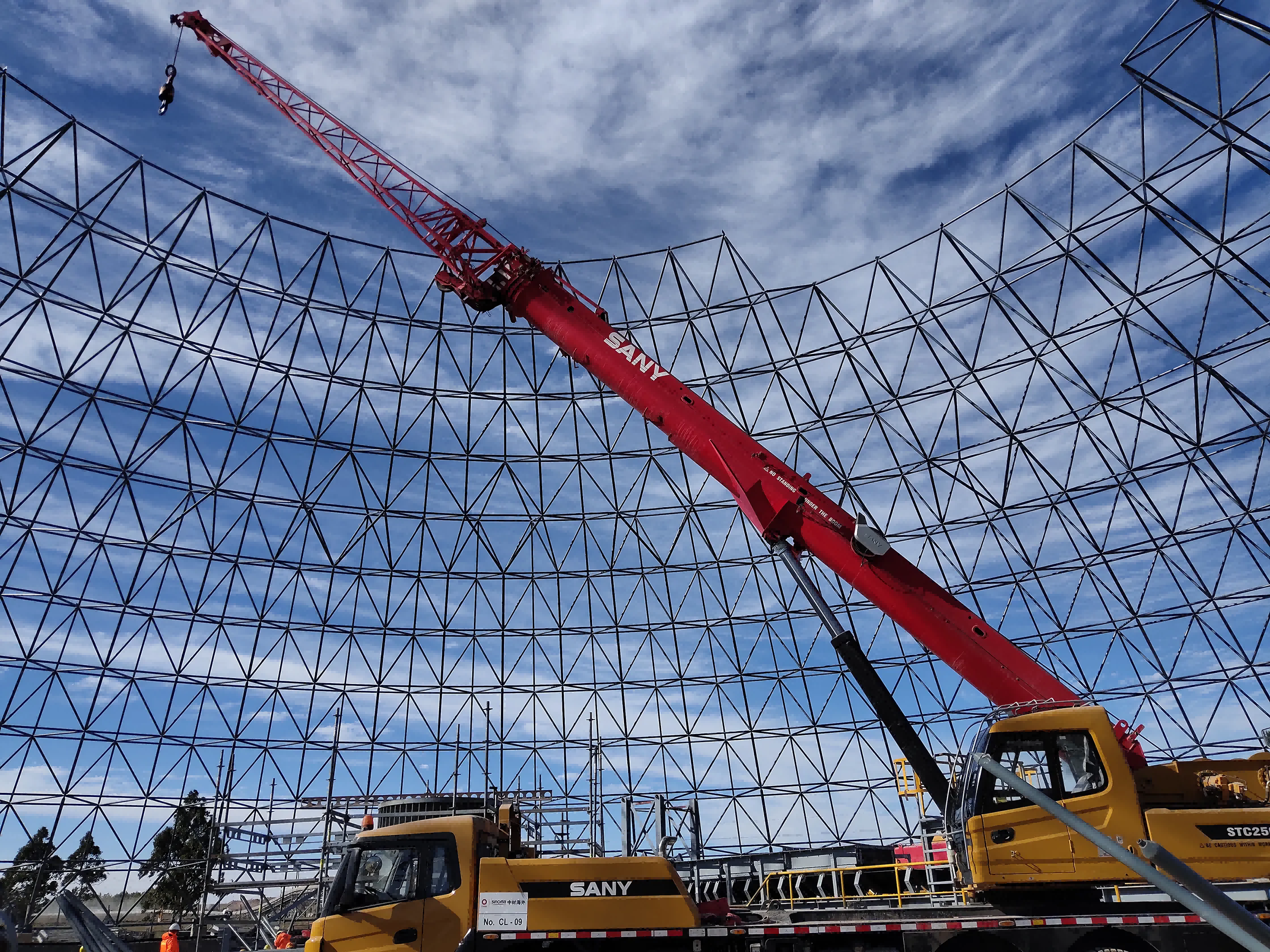

En las obras de construcción, las plumas de las grúas ajustan su longitud de forma flexible para depositar con precisión acero y materiales de construcción a gran altura. En los parques logísticos y de almacenes, los camiones grúa elevan rápidamente los contenedores y la carga pesada para transportarlos a sus destinos. En estos casos, la pluma de la grúa es un componente operativo fundamental, cuyo rendimiento repercute directamente en la eficiencia y la seguridad operativas. Entonces, ¿qué es una pluma de grúa? ¿Cómo levanta y baja cargas pesadas y ajusta la longitud de su pluma? ¿Cuáles son los diferentes tipos de plumas de grúa? ¿Cuál es la diferencia entre una pluma de grúa y un camión grúa? El siguiente artículo profundizará en estas cuestiones.

¿Qué es una grúa de pluma?

La pluma de la grúa, componente principal de soporte de carga y funcionamiento, es un brazo largo, fijo o hidráulico, que se utiliza para levantar y mover objetos grandes durante la construcción. Proporciona a la grúa un amplio alcance, lo que permite a los trabajadores de la construcción llegar a edificios de gran altura o zonas inaccesibles, manipular de forma segura materiales grandes o pesados y adaptarse a diversos entornos de trabajo y limitaciones de espacio.

¿Cómo funciona la pluma de una grúa?

La pluma de una grúa funciona principalmente amplificando y transfiriendo fuerza a través de palancas, poleas y sistemas hidráulicos o mecánicos para levantar y transportar objetos pesados. Las poleas situadas en la parte superior de la pluma, junto con las cuerdas y un cabrestante, proporcionan una ventaja mecánica que permite levantar un peso considerable con un pequeño tirón. Además, al extender, abatir y girar la pluma, esta puede variar su radio de operación y altura de elevación, lo que le permite mover con precisión objetos pesados a la ubicación deseada. A continuación se describe el proceso de operación de la pluma de la grúa:

Preparación: Compruebe que todos los componentes de la grúa (incluida la pluma) funcionan correctamente.

Desplazamiento: Utilice los mecanismos de traslación o de los estabilizadores de la grúa para moverla hasta el lugar de trabajo.

Elevación: Accione los mecanismos de elevación, giro, telescópicos y de abatimiento para colocar la pluma en la ubicación deseada.

Izado: Active el cabrestante y levante la carga mediante el sistema de poleas.

Traslado y colocación: Utilizando la pluma y otros mecanismos, mueva la carga al lugar deseado y luego bájela.

Tipos principales de plumas de grúa

En diferentes escenarios operativos, como la construcción, los puertos y las fábricas, las plumas de las grúas emplean diseños estructurales diferenciados en función de los niveles de carga, los requisitos del radio de operación y las condiciones del espacio en el lugar de trabajo para cumplir con estos requisitos. En la actualidad, en los sectores de la ingeniería civil y la construcción, las plumas de las grúas se clasifican principalmente en plumas telescópicas, plumas de celosía, plumas plegables y plumas fijas.

Brazo telescópico

Diseño estructural: Compuesto por múltiples partes, utiliza una estructura telescópica similar a la de un telescopio, lo que permite un ajuste flexible de la longitud del brazo.

Características de rendimiento: Puede ajustar libremente su longitud y altura de funcionamiento en función de las necesidades operativas, ofreciendo una gran flexibilidad y una rápida adaptación a los diferentes parámetros de funcionamiento.

Brazo de celosía

Diseño estructural: Esta pluma está construida con múltiples almas de acero de alta resistencia soldadas, que normalmente forman una forma de "W" de "V". Esto no solo mejora la resistencia de la pluma, sino que también reduce el peso. El diseño de la estructura proporciona un mayor alcance y una mayor capacidad de elevación.

Características de rendimiento: Longitud fija, con capacidad de rotación, inclinación y movimiento lateral. Los ángulos de inclinación calculados con precisión garantizan la estabilidad, y el funcionamiento seguro se logra mediante el sistema de control desde la cabina y el sistema de elevación.

Brazo plegable

Diseño estructural: La pluma plegable, también conocida como pluma articulada o pluma curva, utiliza una estructura tándem de múltiples articulaciones que permite el movimiento de plegado. Su movimiento de flexión y extensión es similar al de los dedos humanos, lo que permite cambios flexibles en la forma del brazo a través de la articulación.

Características de rendimiento: Su principal ventaja reside en su alta maniobrabilidad. El diseño de múltiples articulaciones permite un ajuste flexible del ángulo de trabajo y del posicionamiento del brazo, lo que posibilita operaciones en múltiples ángulos y posiciones dentro de espacios complejos, proporcionando una notable flexibilidad operativa.

Pluma fija

Diseño estructural: No se requieren juntas telescópicas ni plegables; El brazo es una estructura fija e integrada. La construcción general es sencilla y requiere una integración mínima, lo que elimina la necesidad de componentes de accionamiento telescópicos y flexibles complejos.

Rendimiento: Muy práctico y estable. Al no tener piezas móviles, el riesgo de fallos es bajo y el mantenimiento es sencillo. Sin embargo, la funcionalidad del brazo es relativamente limitada, y tanto la longitud como el ángulo de trabajo son fijos, lo que impide realizar ajustes en cuanto a alcance y altura.

Plumas de grúa vs. Camiones grúa: ¿Cuál es la diferencia?

Además de las plumas de grúa, las grúas montadas sobre camión también se utilizan habitualmente en operaciones de elevación, y mucha gente confunde la distinción entre ambas. Desde el posicionamiento funcional hasta los escenarios de aplicación, las plumas de las grúas y las grúas montadas sobre camión difieren significativamente. A continuación se analizarán con mayor detalle sus principales diferencias.

Diferentes definiciones

Si bien tanto las grúas con pluma como las grúas montadas sobre camión son adecuadas para el izamiento, pertenecen a diferentes categorías de equipos.

Pluma de grúa: Componente de la grúa, el brazo mecánico utilizado para elevar objetos.

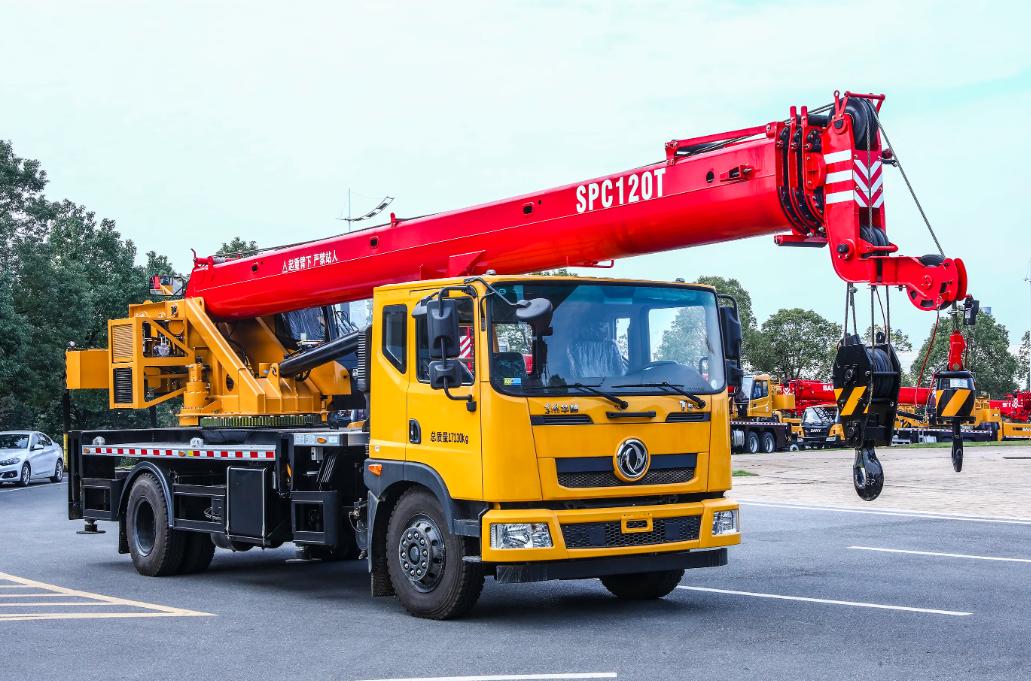

Grúa montada sobre camión: Vehículo especializado que combina una pluma de grúa con un chasis de camión y una caja de carga, también conocido como transportador de grúa montada sobre camión.

Diferentes escenarios de uso

Pluma de grúa: Sus funciones principales son la extensión, la elevación y la rotación. El gancho o accesorio del extremo se utiliza para levantar y transportar la carga.

Grúa montada sobre camión: Combina funciones de elevación y transporte, permitiendo tanto la carga y descarga con una grúa como el transporte de mercancías con un contenedor. También puede viajar a altas velocidades.

Diferencias en las características

Pluma de la grúa: La pluma en sí es un componente único y no tiene capacidad de transporte independiente.

Grúa montada sobre camión: Al combinar las funciones de una grúa y un camión, mejora la utilización de los recursos y permite múltiples usos. Además, ofrece una gran flexibilidad, lo que permite realizar operaciones de elevación tanto en áreas amplias y planas como en espacios reducidos como almacenes y muelles. Además, es fácil de transportar y puede soportar el transporte a larga distancia, como por ejemplo en autopistas, lo que lo hace adecuado para una variedad de situaciones, incluidos proyectos de logística y paisajismo.

Por ejemplo, SANY tiene grúas sobre camión con diferentes capacidades de elevación, incluidas grúas sobre camión por debajo de 45T, 50T~90T y por encima de 90T. Sus ventajas en diversos aspectos son muy significativas.

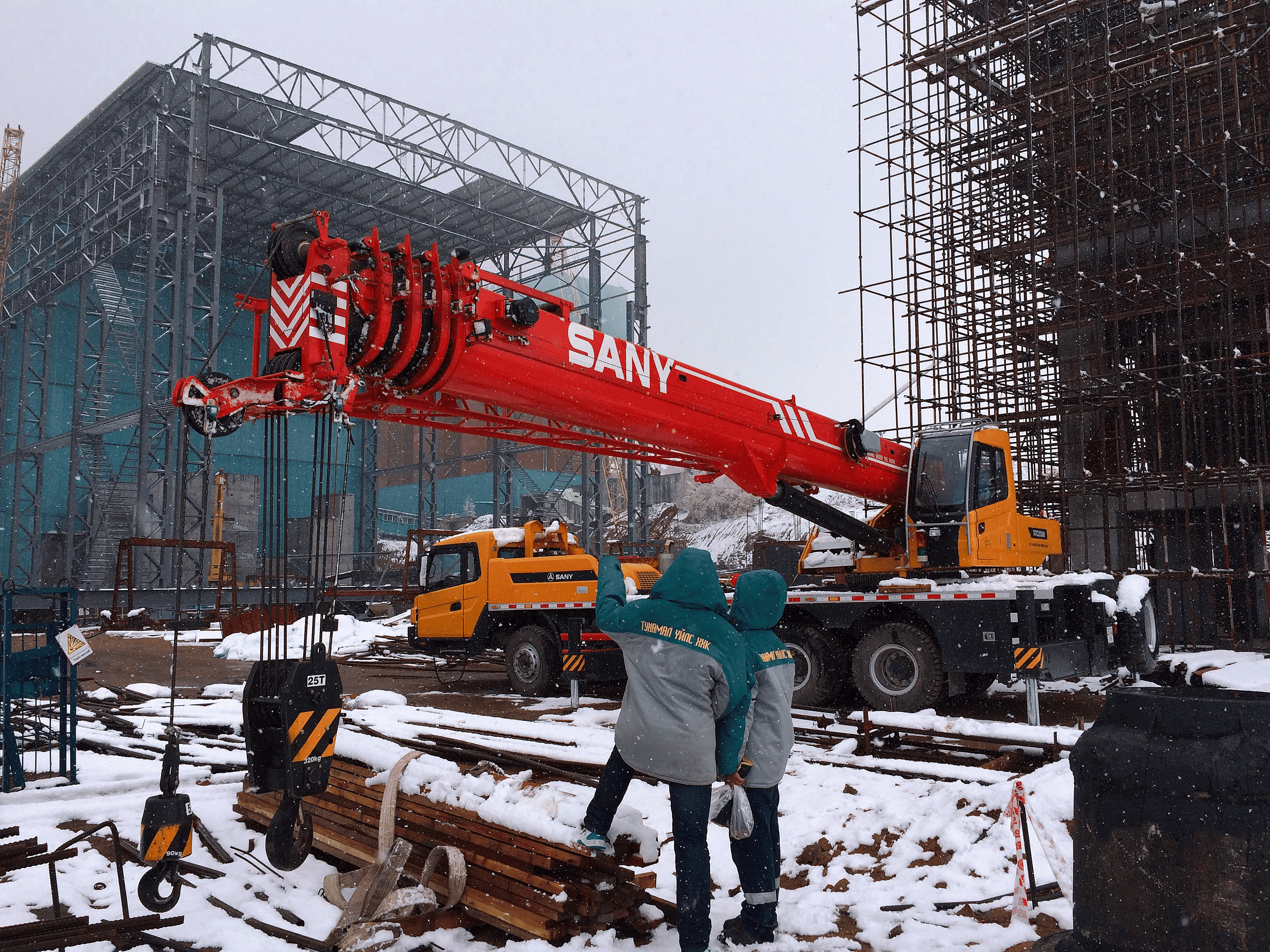

Por ejemplo, la grúa montada sobre camión SANY de menos de 45 toneladas, gracias a su diseño compacto, puede acceder fácilmente a diversos lugares de construcción urbanos o de pequeña escala. Su movilidad y flexibilidad orientadas a las tareas facilitan que los trabajadores de la construcción lleven a cabo los proyectos en su totalidad. Tienen una capacidad de elevación máxima de 16 a 45 toneladas, una longitud máxima de pluma de 32 a 45 metros y una altura máxima de elevación de 40,5 a 60,5 metros.

En cuanto a su rendimiento operativo, cuenta con un sistema inteligente de distribución de flujo con doble bomba. Este sistema de control electrohidráulico permite una distribución eficaz del caudal, lo que se traduce en una respuesta rápida de acción combinada, un impacto mínimo, ahorro de energía y protección del medio ambiente. Además, ofrece un control preciso y un excelente rendimiento de avance lento, con una velocidad mínima estable de cuerda simple de 1,2 m/min y una velocidad de rotación mínima de 0,1°/s. El control integrado del amortiguador de giro garantiza un arranque y una parada suaves y sencillos. Además, cuenta con una estructura innovadora de alto rendimiento, probada mediante ensayos de fatiga de 200.000 ciclos, para una mayor fiabilidad operativa.

¿Cómo elegir el tipo de brazo articulado adecuado para su proyecto?

La elección del tipo de pluma adecuado requiere una consideración exhaustiva de factores como la carga de elevación, el rango de operación, las limitaciones de espacio, el entorno operativo y los requisitos de transporte, lo que garantiza que las características de la pluma se ajusten con precisión a las necesidades reales del proyecto. A continuación se presentan algunas consideraciones clave:

1. Determinar los requisitos de elevación

Capacidad de carga: Determine el peso máximo de los objetos que necesita levantar.

Altura y alcance de elevación: Determine la altura máxima que necesita alcanzar y la distancia horizontal que debe cubrir la pluma.

Frecuencia de uso: ¿Necesitará levantar objetos con frecuencia o solo ocasionalmente? El funcionamiento a alta frecuencia puede requerir equipos más duraderos.

2. Evaluar el entorno laboral.

Restricciones de espacio: ¿El área de trabajo es reducida? ¿Hay algún obstáculo? ¿Necesitarás utilizar espacio en la pared?

Condiciones del terreno: ¿El terreno es plano y estable? Esto determinará si se requiere una grúa fija.

Condiciones especiales: ¿Existen requisitos o restricciones operativas especiales, como por ejemplo si la operación se realizará en interiores o exteriores?

3. Elija el tipo de pluma adecuado

Brazo telescópico: Adecuado para elevaciones de tamaño pequeño a mediano, operaciones en espacios confinados como equipos en sótanos, instalaciones pesadas en techos interiores y operaciones flexibles de alta frecuencia como traslados de almacén y manipulación de materiales en pequeñas obras de construcción.

Pluma de celosía: Adecuada para elevaciones pesadas, operaciones a gran altitud, como torres de aerogeneradores y estructuras de acero de gran altura, y entornos exteriores adversos, como puertos costeros y grandes obras de construcción.

Brazo plegable: Adecuado para operaciones móviles como rescate de vehículos, carga y descarga de barcos, espacios confinados como la climatización residencial, manipulación de muebles pesados en interiores y operaciones de emergencia temporales como limpieza de emergencia y mantenimiento de semáforos.

Grúas de pluma fija: Son adecuadas para asegurar cargas ligeras, como la descarga de almacenes, traslados de talleres, carga y descarga de bajo coste para empresas, manipulación de maquinaria agrícola y operaciones temporales sencillas, como andamios y reubicación de equipos ligeros.

Grúas montadas sobre camión: Son adecuadas para diversos escenarios que requieren el levantamiento o traslado de cargas pesadas a diferentes lugares, como proyectos de construcción, mantenimiento de líneas eléctricas, asistencia en carretera, operaciones portuarias, gestión logística y reparación e instalación general de edificios.

4. Considere el presupuesto y la instalación.

Rentabilidad: Evalúe su presupuesto y elija la solución más rentable.

Requisitos de instalación: Considere el método de instalación del equipo. Algunas grúas requieren una base fija, mientras que otras son portátiles o temporales.

Conclusión

En resumen, ¿qué es una pluma de grúa? Las plumas de las grúas son el elemento fundamental de las operaciones de elevación. Existen diversos tipos, distintos de las grúas montadas sobre camión. En proyectos reales, solo seleccionando cuidadosamente el tipo de pluma adecuado, teniendo en cuenta factores como los requisitos de elevación y el entorno de trabajo, se puede garantizar la eficiencia y la seguridad. Recomendamos una evaluación exhaustiva previa a la operación, la selección de la pluma adecuada en función de las condiciones de trabajo específicas y una inspección y un mantenimiento completos del equipo. Esto garantiza que la pluma de la grúa se utilice plenamente en diversos escenarios y contribuye a que los proyectos se desarrollen sin problemas.

Preguntas frecuentes

¿Cuál es la diferencia entre la pluma de una grúa y el brazo de una grúa?

La pluma de la grúa es el brazo principal y pesado de la misma, utilizado para el izamiento inicial y el desplazamiento a larga distancia de cargas pesadas. La pluma de la grúa es un brazo auxiliar, generalmente más pequeño y telescópico, que se acopla al extremo del brazo principal para proporcionar un mayor alcance cuando se reduce la capacidad de carga, lo que permite elevar cargas en lugares más altos o más lejanos.

¿Puedes caminar debajo de la pluma de una grúa?

No, nunca debes caminar debajo de la pluma de una grúa. Especialmente cuando hay una carga suspendida o la grúa está en funcionamiento. Esto incluye la grúa en su totalidad, el área debajo de la pluma, ya sea cargada o vacía, y el radio de giro de la grúa para prevenir accidentes y posibles fallos de funcionamiento.

¿Cuáles son los dos tipos de plumas de grúa más comunes?

Los dos tipos más comunes de plumas de grúa son las plumas de celosía y las plumas telescópicas. Las plumas de celosía son estructuras robustas hechas de cerchas de acero y se utilizan para el izamiento de cargas pesadas y operaciones de larga distancia, mientras que las plumas hidráulicas, o plumas telescópicas, utilizan secciones telescópicas que se extienden mediante presión hidráulica, lo que proporciona flexibilidad y facilita el transporte para una variedad de tareas.

¿Para qué se utiliza la pluma de una grúa?

La pluma de una grúa es el brazo largo de la misma, que se utiliza para levantar, mover y colocar objetos pesados en una obra de construcción. La pluma permite que la grúa alcance diferentes alturas, lo que le permite transportar materiales tanto por encima como por debajo de la obra. Es un componente fundamental para el izamiento de cargas pesadas, y el tipo de pluma elegido depende de los requisitos específicos del proyecto en cuanto a alcance, flexibilidad y capacidad de elevación.
