¿Cómo se transportan las grúas? Tipos, transporte y pasos clave

En proyectos de construcción como edificios de gran altura, manipulación de carga en puertos o instalación de aerogeneradores en la montaña, trasladar grúas de forma segura de un emplazamiento a otro es un paso crucial. Con sus altas torres, largas plumas y pesados componentes, las grúas no pueden recorrer largas distancias por sí mismas. Es esencial contar con equipos especializados, una planificación cuidadosa y los métodos de transporte adecuados para garantizar que lleguen al emplazamiento de forma segura y a tiempo.

Entonces, ¿cómo se transportan las grúas? En este artículo, desglosamos los métodos utilizados para los diferentes tipos de grúas, destacamos los factores que afectan a la eficiencia y la seguridad del transporte, y le guiamos a través de todo el proceso, desde la preparación hasta la instalación in situ.

Diferentes tipos de grúas y cómo se transportan

Hay muchos tipos de grúas —grúas torre, grúas sobre camión y grúas sobre orugas—, cada una con un diseño y unas ventajas diferentes. Su tamaño y peso hacen que requieran distintos métodos de transporte. A continuación, analizaremos cada tipo de grúa y cómo se transporta.

Grúas móviles

Las grúas móviles son equipos de elevación que pueden desplazarse libremente por el suelo y se utilizan para levantar objetos pesados. Su método de transporte se basa principalmente en su propia movilidad, desplazándose entre las obras, o en el uso de camiones de plataforma para el transporte de larga distancia, como las grúas montadas en camión, las grúas todoterreno y las grúas todoterreno.

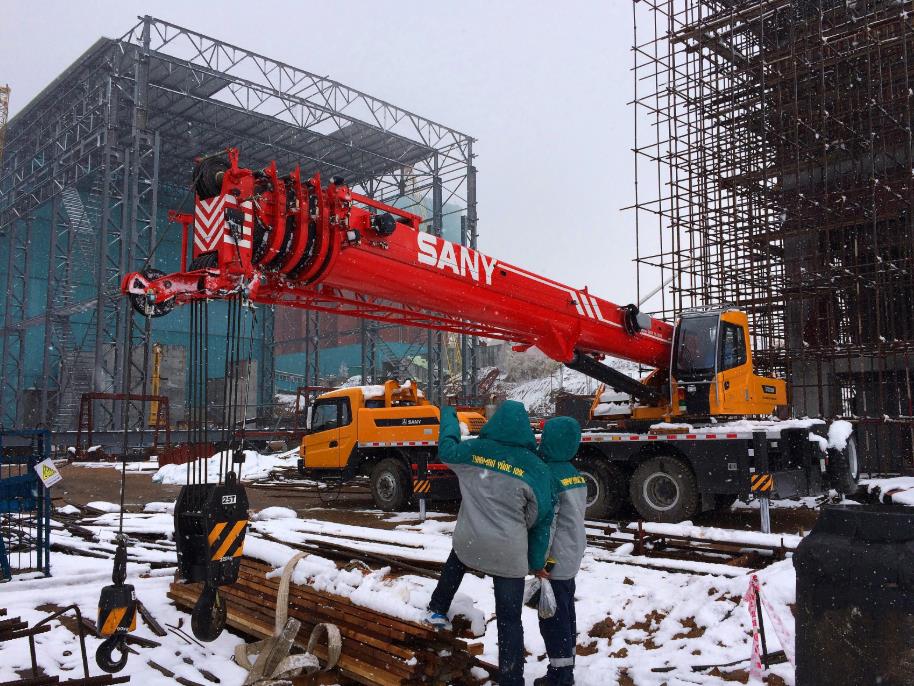

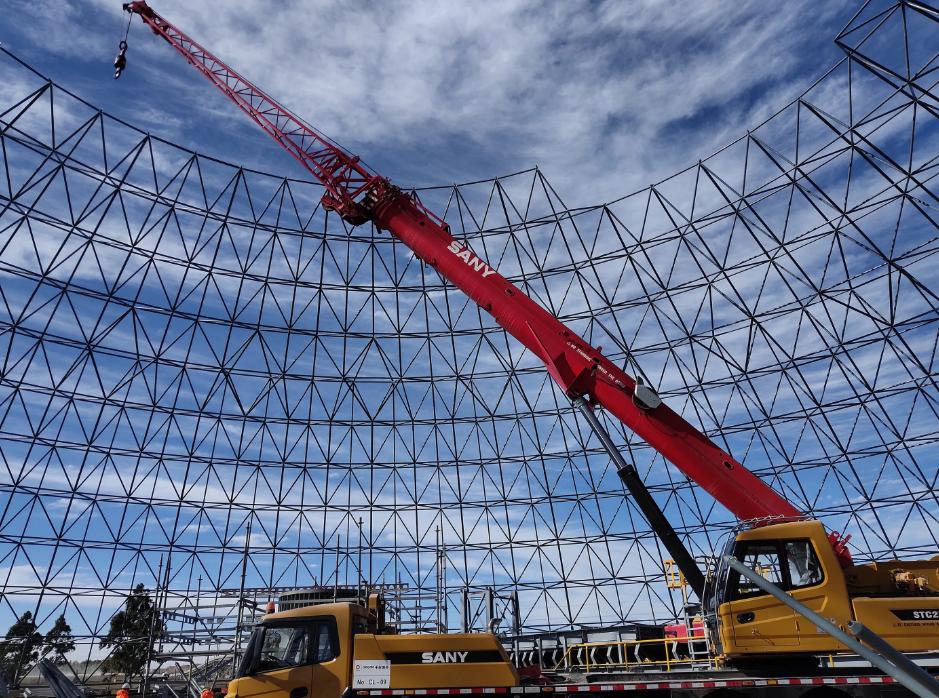

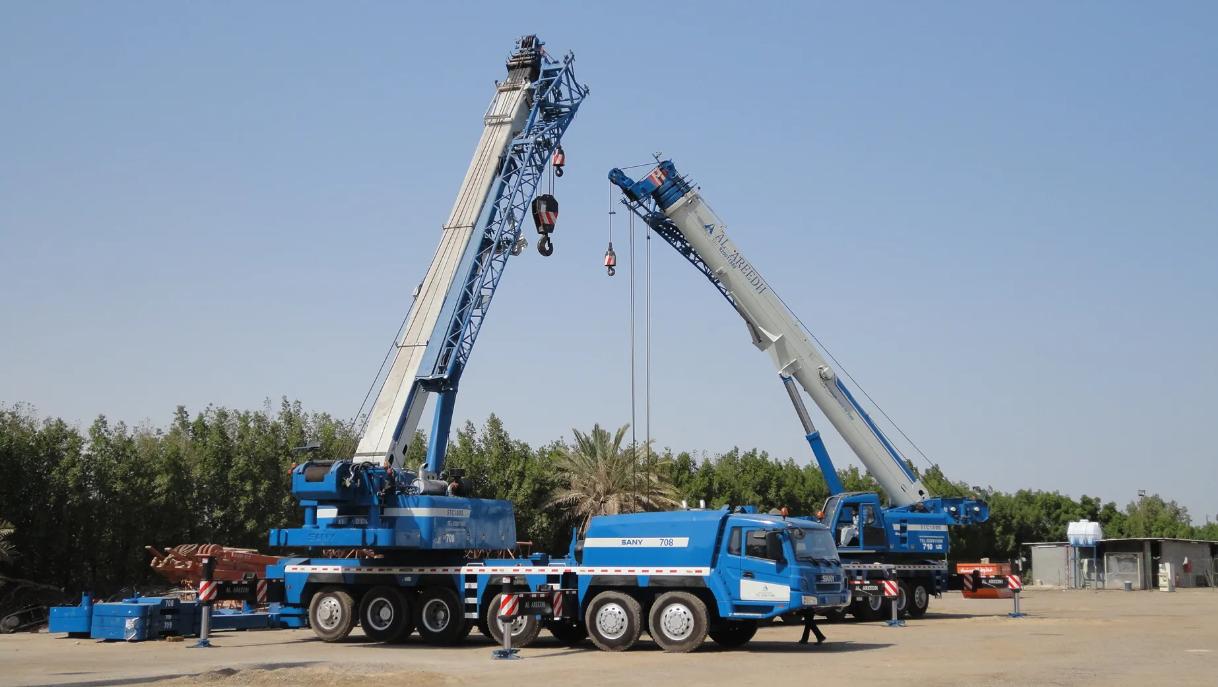

Grúa sobre camión

1. Definición: Camión grúa un dispositivo de elevación montado sobre el chasis de un camión. Su característica clave es su capacidad para combinar las funciones de elevación y transporte en un solo vehículo, lo que la hace muy maniobrable y flexible. Puede llegar rápidamente a diversos lugares, levantar, cargar y transportar objetos pesados de forma independiente, y luego desplazarse a otros lugares. Por ejemplo, SANY cuenta con varias grúas sobre camión, clasificadas por capacidad de elevación en categorías como grúas de menos de 45 t, grúas de 50-90 t y grúas de más de 90 t.

2. Aplicaciones

• Construcción: Elevación de materiales de construcción pesados, como vigas de acero, losas de hormigón y muros cortina de vidrio.
• Mantenimiento de carreteras: Instalación de señales de tráfico, reparación del alumbrado y construcción de puentes.
• Industria y logística: Carga y descarga de mercancías y contenedores, mantenimiento de equipos y tareas de elevación en líneas de producción.

3. Métodos de transporte

Las grúas montadas en camión suelen transportar tanto la carga como el vehículo en un solo conjunto. Desempeñan ambas funciones de forma inherente, lo que elimina la necesidad de un vehículo de transporte independiente.

Grúa todoterreno

1. Definición: Una grúa todoterreno es un dispositivo de elevación especializado diseñado para condiciones viales complejas. A diferencia de los vehículos estándar, cuenta con un mayor número de ruedas para optimizar la movilidad y mejorar la estabilidad, lo que evita eficazmente que se vuelque al operar en terrenos accidentados. Puede desenvolverse tanto en terrenos accidentados como en carreteras pavimentadas, lo que elimina la necesidad de un chasis de camión como en el caso de las grúas montadas en camión, ofreciendo una mayor flexibilidad para adaptarse a diferentes escenarios.

2. Escenarios de aplicación

• Operaciones en carreteras sin asfaltar: Estas aplicaciones implican trabajar en terrenos accidentados, como yacimientos mineros, emplazamientos de instalación de aerogeneradores fuera de las instalaciones y obras de construcción de infraestructura e es en zonas montañosas. Esto permite el acceso directo a la zona de trabajo y la elevación de cargas pesadas.
• Traslados por carretera y operaciones en múltiples escenarios: este sistema permite traslados interregionales de corta distancia por carreteras asfaltadas, lo que lo hace adecuado para proyectos que requieren cambios frecuentes de emplazamiento, como la construcción de grandes segmentos de puentes y la instalación de maquinaria pesada dispersa en múltiples ubicaciones.

3. Métodos de transporte

El método de transporte debe seleccionarse de forma flexible en función del tamaño real de la grúa, basándose principalmente en tres tipos de remolques especializados:

• Remolques RGN (remolques de plataforma baja desmontables): adecuados para grúas todoterreno de tamaño medio, con una estructura de plataforma inclinable que facilita la carga y descarga.
• Remolques de longitud extendida: para grúas con carrocerías o plumas extralargas, la plataforma se extiende para acomodar estas dimensiones excesivas, garantizando que los componentes permanezcan dentro de los límites especificados durante el transporte.
• Remolques de piso bajo: Diseñados para reducir la altura de transporte, son adecuados para grúas que se acercan a las restricciones de altura, evitando que entren en contacto con las restricciones de altura de la carretera durante el transporte.

Grúas todoterreno

1. Definición: Una grúa para terrenos difíciles es una grúa móvil diseñada para desplazarse por terrenos accidentados y está equipada con características resistentes, como neumáticos robustos, tracción a las cuatro ruedas y un sistema de suspensión mejorado para adaptarse y mantener la estabilidad en obras con malas condiciones del terreno.

2. Escenarios de aplicación

• Obras de construcción de infraestructuras: incluyen la construcción de puentes en carreteras de montaña y vías férreas, y la instalación de torres de transmisión de alta tensión, que requieren operaciones en terrenos accidentados como montañas y barrancos.
• Proyectos de desarrollo energético: Estos incluyen la instalación de aerogeneradores para proyectos de energía eólica (a menudo situados en laderas al aire libre) y la manipulación de equipos en yacimientos petrolíferos, donde la superficie suele ser de grava o barro.
• Situaciones de rescate de emergencia: la retirada de escombros tras terremotos e inundaciones, la reparación de carreteras y el traslado de maquinaria pesada durante incendios forestales requieren un desplazamiento rápido sobre superficies dañadas.
• Operaciones mineras y fabriles: Carga y descarga de mineral en minas, mantenimiento de maquinaria pesada o traslado de componentes pesados en grandes fábricas, donde la superficie puede presentar baches o grava.

3. Métodos de transporte

Dependiendo de la distancia de transporte, las condiciones de la carretera y las restricciones normativas, las grúas para terrenos difíciles pueden transportarse de dos formas principales:

• Autopropulsadas: para distancias cortas (normalmente de hasta 50 kilómetros), a lo largo de carreteras sin asfaltar o vías de acceso a obras, la grúa utiliza su propia tracción a las cuatro ruedas y neumáticos robustos, lo que elimina la necesidad de transporte adicional. Sin embargo, es importante mantener una velocidad baja (normalmente por debajo de 30 km/h) para evitar un desgaste excesivo de los neumáticos y la suspensión causado por los desplazamientos por carretera de larga distancia.
• Transporte profesional en remolque: para el transporte de larga distancia (interurbano o interprovincial) por autopistas o vías arteriales urbanas, se requiere un remolque de plataforma baja de gran capacidad, con la grúa fijada al remolque. Este método cumple con la normativa de tráfico en autopistas (evitando el impacto del exceso de peso y anchura en las carreteras), reduce el desgaste de los componentes de la grúa y mejora la eficiencia del transporte.

Grúas torre

1. Definición: Una grúa torre es una grúa de pluma totalmente giratoria con una estructura en forma de torre, capaz de manipular materiales de gran tamaño en obras de construcción y alcanzar alturas excepcionalmente elevadas. A diferencia de otras grúas, debe construirse junto a un edificio para garantizar la elevación fluida de cargas pesadas. Está construida a partir de múltiples componentes desmontables, que se fijan a una base sólida de hormigón con pernos de gran tamaño durante el montaje.

2. Escenarios de aplicación

• Obras de construcción: Esta es la aplicación más común de las grúas torre, especialmente en la construcción de rascacielos, donde pueden elevar y mover de forma rápida y segura diversos materiales de construcción, como barras de refuerzo y losas de hormigón.
• Edificios de gran altura: Adecuadas para el transporte de carga y materiales entre plantas altas.
• Puertos: Aunque las grúas móviles también se utilizan en los puertos, las grúas de torre también desempeñan un papel importante en determinadas operaciones de elevación de cargas pesadas.
• Edificios industriales: También se pueden utilizar en la construcción y el mantenimiento de plantas industriales.

3. Métodos de transporte

Las grúas torre pueden transportarse de dos maneras:

• Transporte completo: La grúa se desmonta y se transporta intacta, normalmente en camión o camión plataforma. Durante el transporte, hay que asegurarse de que todos los componentes estén bien sujetos para evitar daños.
• Transporte desmontado: La grúa se desmonta en sus distintos componentes (como el contrapeso, el faldón de la torre, la pluma y el sistema de control electrónico) para su transporte. Esto puede realizarse mediante un transporte combinado en camión y barco. Tras el desmontaje, los componentes deben montarse y volver a ensamblarse durante la instalación.

Grúas sobre orugas

1. Definición: Una grúa sobre orugas es un tipo de equipo mecánico que utiliza orugas para desplazarse y levantar cargas. Consta de un motor, una transmisión, un mecanismo de giro, orugas, un mecanismo de elevación y un dispositivo de trabajo. Sus ventajas residen en su flexibilidad, su capacidad para operar sobre el terreno y su capacidad para transportar cargas pesadas. Sin embargo, debido a su estabilidad relativamente baja, no es adecuada para operaciones con sobrecarga, y su baja velocidad puede dañar la superficie de la carretera.

2. Escenarios de aplicación

Las grúas sobre orugas tienen una amplia gama de aplicaciones y son adecuadas para operaciones de elevación en diversas condiciones de trabajo.

• Construcción de infraestructuras: proyectos a gran escala, como carreteras, puentes y desarrollo urbano.
• Construcción industrial: operaciones de elevación, como plantas industriales de una sola planta.
• Puertos y terminales: se utilizan para la carga, descarga y elevación de mercancías, como contenedores.
• Generación de energía eólica: se utilizan para instalar aerogeneradores.

3. Métodos de transporte:

• Transporte de larga distancia: normalmente se transporta en un remolque de plataforma.
• Transporte modular: para facilitar el transporte, las grúas sobre orugas de gran tamaño suelen desmontarse en varios módulos, como la pluma, el contrapeso (bastidor en V, bastidor plegable ajustable hidráulicamente) y el chasis.

Grúas de pluma telescópica

1. Definición: Una grúa telescópica es una grúa equipada con una pluma retráctil con cilindros hidráulicos múltiples, que se puede ajustar de forma similar a un telescopio. Se monta principalmente en un vehículo y puede ajustar la longitud de la pluma según sea necesario, lo que la hace adecuada para diversos escenarios de trabajo que requieren diferentes alturas y amplitudes de elevación.

2. Escenarios de aplicación

• Construcción sencilla: Trabajos de construcción rutinarios que no requieren una grúa de gran tamaño o especializada. La longitud de la pluma se puede ajustar para adaptarse a diferentes necesidades de construcción.
• Operaciones de rescate: En las operaciones de rescate, la flexibilidad de la longitud de la pluma y la comodidad de estar montada en un vehículo permiten una rápida intervención en las operaciones de rescate.

3. Métodos de transporte

Las grúas telescópicas suelen transportarse utilizando tres tipos de remolques especializados:

• Remolques de perfil bajo: Son ideales para transportar grúas telescópicas, ya que garantizan la estabilidad y la seguridad durante el transporte.
• Remolques desmontables con cuello de cisne: Cuentan con una estructura de cuello de cisne desmontable, lo que facilita la carga y descarga de la grúa, mejorando la comodidad del transporte.
• Remolques de plataforma escalonada: Estos utilizan un diseño de plataforma escalonada para adaptarse a la estructura de las grúas telescópicas, cumpliendo con sus requisitos de carga y sujeción durante el transporte.

Grúas automontables

1. Definición: Las grúas autoerigibles (también conocidas como grúas torre automáticas) pueden plegarse y transportarse hasta la obra, para luego montarse rápidamente mediante un sistema hidráulico interno. Requieren un espacio mínimo de montaje, lo que reduce los costes de mano de obra y tiempo, y pueden ser manejadas por una sola persona mediante control remoto.

2. Escenarios de aplicación

• Obras temporales: debido a su facilidad de desplazamiento y reubicación, son ideales para proyectos a corto plazo u operaciones en múltiples emplazamientos.
• Construcción residencial y de baja altura: Son especialmente adecuadas para la manipulación de materiales y el montaje en proyectos como edificios residenciales de baja y media altura, complejos de chalés y edificios de apartamentos.
• Obras con limitaciones de espacio: En el desarrollo urbano, donde las grúas tradicionales tienen dificultades para funcionar con eficacia debido al espacio limitado, las grúas autoelevables ofrecen una solución.
• Proyectos de industria ligera: Se pueden utilizar para trabajos de montaje y elevación en instalaciones industriales con el fin de apoyar las actividades de producción y mantenimiento.

3. Método de transporte:

Normalmente se transportan en camión, lo que permite un transporte y una instalación eficientes en la obra.

Grúas especiales

1. Definición: Las grúas especiales son, por lo general, grúas no estándar diseñadas para aplicaciones específicas, con estructuras o funciones únicas. Pueden tener requisitos especiales debido a su entorno operativo (como gran altitud, bajo el agua o entornos tóxicos) o a los objetos que se elevan (como grandes componentes estructurales o barras de combustible nuclear).

2. Escenarios de aplicación

• Ingeniería naval: Se utilizan en la construcción naval, la instalación de plataformas marítimas y el mantenimiento.
• Industria nuclear: Se utilizan para la instalación y el mantenimiento de reactores nucleares, la manipulación de barras de combustible nuclear y otras aplicaciones que requieren estándares de seguridad extremadamente altos.
• Fabricación de automóviles: Las grúas pórtico se utilizan para elevar componentes de gran tamaño dentro de las fábricas.
• Puertos: Se utilizan para la carga y descarga de contenedores, la manipulación de carga a granel y otras aplicaciones. Se pueden elegir diferentes tipos de grúas, como las grúas pórtico, en función del tipo de carga y las condiciones del puerto.
• Otras industrias especiales: Diseñadas para requisitos de proceso específicos en industrias como la aeroespacial, la metalúrgica y la de la construcción.

3. Métodos de transporte

• Transporte ferroviario: Adecuado para grúas grandes y pesadas, especialmente aquellas compuestas por múltiples componentes, que pueden transportarse a la obra en su totalidad o por partes.
• Transporte por carretera: Adecuado para grúas móviles, que pueden desplazarse por sus propios medios hasta el lugar de trabajo o ser transportadas a una ubicación designada en camiones de plataforma.
• Transporte marítimo: En el caso de grúas de gran tamaño, como las grúas flotantes utilizadas para el montaje de plataformas petrolíferas en alta mar, el transporte parcial o completo puede requerir el uso de barcazas o contenedores.
• Transporte en contenedores especiales: Algunos componentes especializados de las grúas, como las plumas y las vigas principales, se transportan en contenedores especiales para garantizar un transporte seguro y estable.

Tabla resumen: Métodos de transporte por tipo de grúa

Factores que influyen en el transporte de grúas

¿Cómo se transportan las grúas torre? Es fundamental comprender estos factores —entre ellos, el tamaño, el peso, la ruta y la normativa de la grúa— antes de planificar el transporte propiamente dicho. En la siguiente sección se desglosa paso a paso la logística necesaria para trasladar una grúa de una obra a otra.

Factores específicos de las grúas

1. Tamaño y peso: Las grúas más pesadas o más largas requieren una logística más compleja y pueden necesitar desmontarse en cargas más pequeñas o remolques especializados.

2. Tipo de grúa: Los diferentes tipos de grúa tienen distintos requisitos de transporte. Por ejemplo, las grúas sobre orugas pequeñas son más sensibles a las condiciones de terreno fangoso, mientras que las grúas torre son muy sensibles al viento.

3. Instrucciones de desmontaje: Desmontar la grúa siguiendo las instrucciones del fabricante es crucial para un transporte seguro.

4. Fijación de componentes: Todos los componentes sueltos, puertas, escotillas y ventanas deben fijarse antes del transporte.

Logística y planificación de la ruta

1. Distancia: Las distancias de transporte más largas aumentan los costes totales de combustible, mano de obra y alojamiento.

2. Ruta: La ruta seleccionada debe ser adecuada para el tamaño de la grúa y evitar obstáculos como puentes bajos y carreteras estrechas.

3. Accesibilidad del destino: El lugar de destino debe ser accesible para vehículos de gran tamaño y puede requerir equipo especializado para la descarga.

Factores normativos y legales

1. Permisos: Las cargas de gran tamaño o peso excesivo requieren permisos especiales, que varían según el estado y la jurisdicción local.

2. Vehículos de escolta: Las grúas que superen una determinada anchura pueden requerir un vehículo de escolta.

3. Restricciones horarias: En muchas zonas solo se permite la entrega de cargas de gran tamaño durante determinados horarios, como durante el día en días laborables.

Condiciones ambientales y del emplazamiento

1. Clima: El viento, la lluvia, la nieve y la niebla pueden afectar a la visibilidad, al estado de las carreteras y a los horarios de transporte.

2. Condiciones del terreno: El terreno en el punto de carga y descarga debe ser estable y nivelado para evitar inestabilidad.

3. Terreno: Se debe evaluar la ruta para determinar si puede soportar el peso y el tamaño de la grúa.

Cómo transportar una grúa: logística general y pasos

La logística del transporte de grúas es crucial para garantizar su traslado sin contratiempos desde las plantas de producción y los almacenes hasta la obra. Esto requiere no solo tener en cuenta las características específicas del equipo, como su gran tamaño y peso, sino también cumplir estrictamente con las normas de tráfico y las normas de seguridad. La ejecución precisa de cada paso repercute directamente en la eficiencia del transporte y la integridad del equipo. El proceso logístico general de debe girar en torno a los tres principios fundamentales de «seguridad, eficiencia y cumplimiento», y puede desglosarse en varios pasos clave:

Fase de preparación previa al transporte

Este paso requiere completar la confirmación de la información del equipo y la elaboración del plan:

1. Obtención de permisos: Obtener todos los permisos de transporte necesarios, ya que son esenciales para un transporte legal.

2. Planificar la ruta: Trace una ruta que evite puentes bajos, carreteras estrechas y zonas con restricciones de peso.

3. Evalúe las dimensiones: determine si la carga requiere un manejo especial debido a su altura (más de 4 metros) o anchura (más de 3,6 metros), lo que requeriría un vehículo de escolta.

4. Esté atento al tiempo: Planifique el transporte con flexibilidad y esté atento a las previsiones meteorológicas, ya que los vientos fuertes o las lluvias intensas pueden retrasar o complicar el proceso de transporte.

5. Utilice vehículos de escolta: solicite a la policía u otros vehículos que escoltan la carga de gran tamaño por motivos de seguridad.

Carga y fijación del equipo

1. Desmontar la grúa: Desmontar la grúa de forma segura y correcta en componentes más pequeños y maniobrables, como la pluma, el contrapeso y los estabilizadores.

2. Inspeccionar los componentes: Realizar una inspección exhaustiva previa al transporte para comprobar si hay problemas estructurales, fugas en el sistema hidráulico o daños en los neumáticos o las orugas.

3. Asegure los componentes: Fije cuidadosamente todos los componentes sueltos o frágiles para evitar que se muevan durante el transporte. Cierre y asegure todas las escotillas, puertas y ventanas.

4. Drenar los líquidos: Drenar el exceso de líquidos para evitar fugas y riesgos medioambientales.

5. Proteger los componentes frágiles: Proteja los componentes sensibles de posibles daños utilizando almohadillas protectoras, cinta adhesiva o cartón, especialmente el cristal orientado en la dirección de la marcha.

Supervisión durante el transporte y entrega en la terminal

1. Seleccione el remolque adecuado: utilice un remolque de alta resistencia, como un remolque de plataforma baja o un remolque de cuello de cisne desmontable (RGN), para transportar maquinaria pesada.

2. Asegure la carga: Asegúrese de que cada componente esté correctamente amarrado, encadenado o fijado al remolque utilizando los puntos de amarre designados.

3. Siga el plan de carga: respete la secuencia de carga especificada en el conocimiento de embarque (BOL) para evitar confusiones y garantizar que se contabilice toda la carga.

4. Informar al equipo: Informar claramente al conductor y al equipo de escolta sobre la carga, la ruta y cualquier instrucción específica.

5. Descarga de los componentes: Una vez que la grúa llega a su destino, todos los componentes se retiran de forma segura del remolque.

6. Reensamblaje de la grúa: El reensamblaje de la grúa en la nueva obra, de acuerdo con las instrucciones del fabricante, garantiza que la grúa sea segura y esté operativa.

Esta serie de pasos logísticos estandarizados no solo sirve de base para la seguridad en el transporte de grúas, sino que también proporciona un marco de proceso común para el desarrollo posterior de soluciones de transporte especializadas para diferentes tipos de grúas (como grúas todoterreno y grúas telescópicas).

Conclusión

¿Cómo se transportan las grúas? Ya sea para la construcción urbana o el desarrollo energético, la movilidad intersectorial de las grúas de gran tamaño es crucial. Los equipos de construcción deben adaptar diferentes tipos de grúas, seleccionar los vehículos de transporte adecuados, planificar rutas que eviten obstáculos, obtener las autorizaciones reglamentarias y gestionar las condiciones meteorológicas para garantizar un transporte seguro y eficiente de las grúas y facilitar el buen desarrollo de las operaciones del proyecto.

Preguntas frecuentes

¿Cómo se transporta una grúa?

El transporte de grúas requiere un plan adaptado a su tipo, tamaño, peso y distancia. Para distancias cortas, la grúa puede transportarse de forma autónoma si es lo suficientemente móvil. Las distancias más largas requieren herramientas especializadas, como remolques de plataforma y remolques de plataforma baja, y es posible que algunas grúas deban desmontarse y transportarse en unidades modulares. Este proceso requiere planificar rutas que eviten obstáculos, obtener permisos de sobrecarga, asegurar los componentes y supervisar las condiciones meteorológicas para garantizar un transporte legal y seguro, así como la llegada sin contratiempos de la grúa al lugar de trabajo.

¿Cómo se trasladan esas grandes grúas?

Existen dos métodos principales para mover grúas de gran tamaño:

• Desmontaje y transporte: tras el desmontaje, la grúa se transporta por otros medios de transporte, o se desplaza y reubica in situ. El desmontaje consiste en dividir la grúa en componentes más pequeños y transportarlos en camión, barco o tren. Esto es adecuado para el transporte de larga distancia.
• Desplazamiento in situ: el uso de raíles, remolques o el propio sistema móvil de la grúa para desplazamientos de corta distancia requiere un diseño estructural especializado de la grúa.

¿Cómo se colocan las grúas grandes en lo alto de los edificios?

Las grúas grandes suelen llegar a la azotea de un edificio mediante tres métodos:

1. Ascenso interno: La grúa se monta en un nivel inferior y utiliza un sistema de ascenso hidráulico para elevarse a través del núcleo del edificio, insertando nuevas secciones de torre a medida que asciende.

2. Escalada externa: Se utiliza una grúa móvil para montar la grúa torre junto al edificio. Una vez que el edificio alcanza una determinada altura, la grúa se fija a la estructura mediante collares de acero. A continuación, la grúa se eleva utilizando una sección de escalada especial que eleva la pluma para permitir que se añada la nueva sección de torre desde abajo.

3. Helicóptero (poco habitual): Se utiliza un helicóptero de carga pesada para transportar los componentes pesados de la grúa hasta la parte superior de la obra.
