Что такое стреловой кран? Определение, типы и практическое применение

В промышленном производстве, логистике, складском хозяйстве и строительстве краны служат важным оборудованием для погрузочно-разгрузочных работ, значительно повышая эффективность работы. Среди них стреловые краны выделяются своей гибкостью в эксплуатации и уникальными конструктивными особенностями, играя незаменимую роль в конкретных сценариях. В этой статье дается полное представление о том, что такое стреловой кран, объясняются его принципы работы, типы, преимущества, области применения и методы выбора, чтобы помочь читателям глубже понять эту тему и сделать осознанный выбор.

Что такое стреловой кран?

Определение консольного крана

Консольный кран — это тип подвесного подъемного оборудования, характеризующийся горизонтальной поворотной стрелой или консолью, которая выходит из вертикальной опорной колонны или настенного кронштейна. Он в основном используется для эффективной перегрузки материалов в ограниченном пространстве, с грузоподъемностью от 250 фунтов до 15 тонн.

Отличия стрелового крана от других типов кранов

Основное отличие стрелового крана от других распространенных типов кранов заключается в его конструкции, обеспечивающей «высокую гибкость в ограниченном пространстве». Основанный на независимо поддерживаемой горизонтальной стреле, он специализируется на перемещении материалов на небольшие расстояния с высокой частотой. Другие краны, напротив, больше ориентированы на перемещение по большим площадям или подъем тяжелых грузов. Стреловые краны просты в эксплуатации, и благодаря меньшему количеству потенциальных точек отказа они, как правило, требуют меньшего объема технического обслуживания.

Чтобы сделать сравнение более наглядным, мы проанализируем три наиболее распространенных типа кранов: мостовые краны, козловые краны и башенные краны.

Как работает консольный кран?

Консольный кран работает за счет скоординированной работы трех основных механизмов — подъема, поворота и перемещения (доступно в некоторых моделях) — для подъема и перемещения материалов.

Подъемный механизм: отвечает за вертикальное перемещение

Состоит из двигателя, барабана, стального троса (или цепи) и крюка. При работе двигателя барабан вращается, наматывая трос (или цепь), что приводит к подъему крюка и подъему груза. При изменении направления вращения двигателя трос разматывается, крюк опускается, и груз опускается на место. Безопасность обеспечивается тормозами (предотвращающими свободное падение) и ограничителями перегрузки.

Механизм поворота: позволяет стреле поворачиваться

Включает в себя поворотный подшипник (с зубчатым венцом), двигатель и шестерню. Двигатель приводит в движение шестерню, которая входит в зацепление с зубчатым венцом на поворотном подшипнике, вращая стрелу и подъемный механизм вокруг фиксированной оси (например, колонны). Типичный диапазон поворота составляет от 180° до 360°, что расширяет горизонтальную рабочую зону. Ограничители поворота предотвращают чрезмерный поворот и столкновения.

Механизм перемещения: перемещает всю установку (доступно на некоторых моделях)

Используется в настенных или мобильных стреловых кранах и включает в себя двигатель, колеса и рельсы (или ролики). Двигатель приводит в движение колеса по рельсам или полу, перемещая весь кран для дальнейшего расширения рабочей зоны. Ограничители предотвращают переезд, а амортизаторы снижают риск столкновения.

Типы консольных кранов

В зависимости от конструкции, способа установки и эксплуатационных характеристик консольные краны обычно подразделяются на следующие типы:

Автономный консольный кран

Самый распространенный и универсальный тип, который можно установить практически в любом помещении или на открытом воздухе. Он может работать автономно, обслуживая одну рабочую станцию, работать под большими мостовыми кранами или в составе скоординированных крановых установок. Подходит для доков, погрузочных терминалов, механических цехов и сборочных площадок.

Основные характеристики: максимальный пролет 50 футов, грузоподъемность до 15 тонн, поворот на 360°, высота стрелы до 40 футов.

Плюсы и минусы: К преимуществам относятся самая высокая грузоподъемность, пролет и диапазон поворота среди стреловых кранов; к недостаткам — более высокая стоимость и необходимость в специальном фундаменте, что делает его более стационарной установкой.

Настенный стреловой кран

Разработан для экономии места, не требует опоры на пол или фундамент. Может монтироваться вдоль стен или колонн здания и служить дополнением к монорельсовым/мостовым кранам. Идеально подходит для компактных рабочих зон, таких как производственные или ремонтные цеха. Может поворачиваться или складываться, чтобы обходить препятствия или подвесные краны, предотвращая перерывы в рабочем процессе.

Основные характеристики: пролет 8–30 футов, грузоподъемность до 5 тонн, поворот 180°–200°.

Плюсы и минусы: К преимуществам относятся минимальное использование площади, гибкость установки и экономичность; к недостаткам — ограниченный угол поворота и требования к конструкции опоры, требующие инженерной оценки перед установкой.

Шарнирный (коленчатый) кран

В отличие от традиционных однорычажных моделей, он имеет два поворотных рычага, которые могут маневрировать вокруг углов и колонн, доходя до внутренней части или под оборудование или контейнеры. Может быть установлен на полу, стене или потолке, либо на мостовых/рельсовых системах. Подходит для сценариев, требующих точного размещения груза и обхода препятствий.

Основные характеристики: максимальный пролет 16 футов, грузоподъемность до 1 тонны; автономные и потолочные варианты поворачиваются на 360°, внутренний кронштейн настенной установки поворачивается на 180°, внешний — на 360°.

Плюсы и минусы: К преимуществам относятся расширенная зона охвата и гибкость работы вблизи мачт или колонн; к недостаткам — ограниченная грузоподъемность и пролет, непригодность для подъема тяжелых грузов или подъема с высокой частотой.

Мачтовый кран

Экономичная альтернатива автономным системам, требующая для опоры только 6-дюймового железобетона, хотя устойчивость повышается при использовании надземных балок или строительных конструкций. Идеально подходит для производственных, складских и транспортных объектов, где часто перемещаются тяжелые грузы.

Основные характеристики: пролет 10–40 футов, грузоподъемность до 10 тонн, поворот на 360°, высота стрелы до 40 футов (от пола до верхней опоры).

Плюсы и минусы: К преимуществам относятся низкая стоимость, минимальное воздействие на пол, отсутствие необходимости в специальном фундаменте, пригодность для тяжелых условий эксплуатации и высокой производительности; к недостаткам — зависимость от надземных конструкций и ограничения при установке, обусловленные особенностями здания.

Переносной стреловой кран

Разработан для мобильности, устанавливается на колесных или перемещаемых вилочным погрузчиком основаниях. Не требует постоянной установки, идеально подходит для временных подъемных работ в ремонтных мастерских, при сборке оборудования или на временных производственных линиях.

Основные характеристики: в основном для легких работ, грузоподъемность до 0,5 тонны.

Преимущества: компактный, легко перемещается, быстро устанавливается, удовлетворяет временные потребности в подъеме грузов без затрат на постоянную установку.

Автомобильный стреловой кран

Наиболее мобильный тип, изготовлен из высокопрочной стали и крепится болтами к грузовикам или прицепам. Превращает обычные транспортные средства в мобильные подъемные платформы, широко используется в строительстве, коммунальном обслуживании, дорожной помощи и техническом обслуживании тяжелого оборудования.

Основные характеристики: телескопическая стрела достигает столбов, крыш или строительных площадок, надежно работает в неблагоприятных погодных условиях или на пересеченной местности. В основном используется для погрузки/разгрузки на месте, размещения тяжелых строительных материалов, инструментов или сборных компонентов, повышая эффективность работы.

Примечание: Не следует путать с автокраном. Автокраны — это «краны, установленные на стандартных транспортных средствах», которые обеспечивают недорогую и гибкую мобильность. Автокраны — это «специализированные краны, построенные на специальном шасси», ориентированные на высокую грузоподъемность и стабильность работы , относящиеся к категории «колесных кранов».

Преимущества стреловых кранов

Консольные краны широко используются в различных отраслях промышленности благодаря своим многочисленным преимуществам:

Гибкая и эффективная эксплуатация

Стреловые краны могут поворачиваться на 360° (некоторые модели — на 180°), что позволяет подъемному механизму быстро перемещать материалы в пределах веерообразной зоны без необходимости перемещения по рельсам, сокращая время на настройку. Они просты в эксплуатации, обеспечивают точное управление подъемом, поворотом и опусканием с помощью пульта или дистанционного управления, что делает их высокоэффективными и подходящими для сборочных линий или задач, требующих частой погрузки и разгрузки.

Компактная конструкция

Благодаря компактной конструкции колонные консольные краны занимают минимум площади, модели с настенным перемещением или настенные модели опираются на стены или колонны, а мобильные агрегаты можно хранить в углах, когда они не используются. Они идеально подходят для узких цехов, небольших складов или других помещений с ограниченным пространством, позволяя оптимизировать ограниченное пространство и повысить эффективность использования рабочей зоны.

Простота монтажа и обслуживания

Имея небольшое количество основных компонентов и не требуя сложных строительных работ, автономные консольные краны используют анкерные болты, а краны с настенным перемещением или настенные краны — распорные болты, что обеспечивает короткие циклы монтажа и низкие затраты. Регулярное техническое обслуживание ограничивается смазкой и осмотром критически важных компонентов подъема и вращения, что сокращает время простоя и обеспечивает стабильную работу.

Надежные показатели безопасности

Оснащенные множеством устройств безопасности, таких как ограничители перегрузки, тормоза и ограничители верхнего хода, консольные краны эффективно предотвращают перегрузку, перекручивание, чрезмерное вращение и переезд, предотвращая падение грузов, повреждение оборудования и травмы персонала. Их конструкция соответствует принципам механики, использует высокопрочную сталь и тщательно рассчитана на прочность и стабильность, обеспечивая безопасную работу в пределах номинальной грузоподъемности.

Экономичность

Среднеразмерные консольные краны стоят дешевле, чем мостовые, портальные или башенные краны, что соответствует бюджетам малых и средних предприятий. Они также отличаются низким энергопотреблением, минимальными затратами на техническое обслуживание и сроком службы, превышающим 10 лет при нормальном использовании, что обеспечивает долгосрочные экономические выгоды.

Где используются консольные краны?

Благодаря своей гибкости, эффективности и компактности консольные краны играют важную роль во многих отраслях:

Промышленное производство: в качестве основного погрузочно-разгрузочного оборудования цеха, подходящего для производства машин, автомобильных запчастей и сборки электроники. Они выполняют такие задачи, как погрузка/разгрузка станков, сборка тяжелых компонентов и транспортировка легких прецизионных деталей, снижая трудоемкость, повышая эффективность и обеспечивая безопасность работы.

Логистика и складирование: Используются на небольших и средних складах, в распределительных центрах и на временных площадках для погрузки, разгрузки, перемещения, штабелирования и сортировки грузов. Идеально подходят для хранения длинных или узких материалов; мобильные модели также удовлетворяют потребности во временной погрузочно-разгрузочной работе на открытом воздухе.

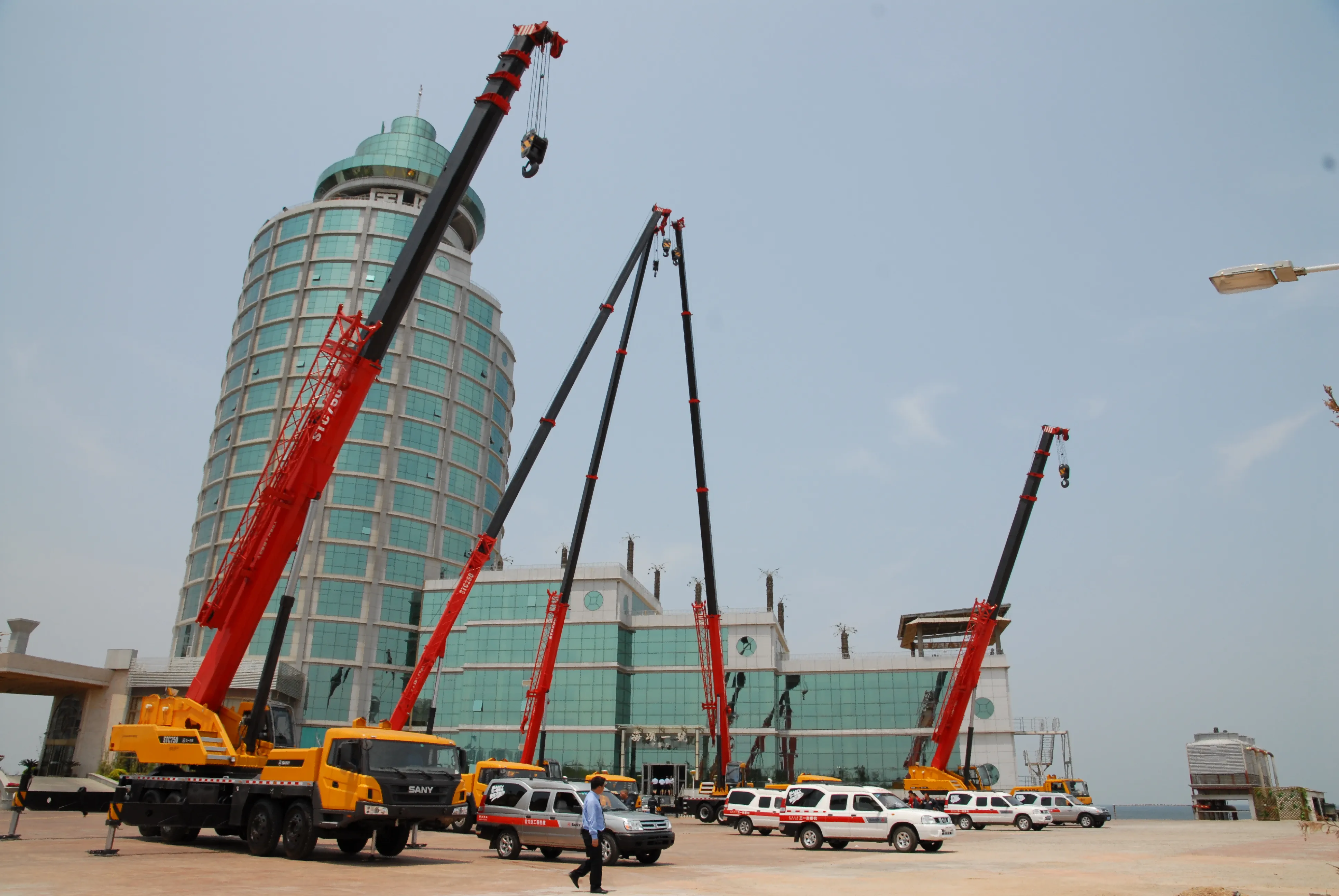

Строительство: Полезны при строительстве небольших зданий, внутренней отделке и локальных строительных работах. Могут перемещать строительные материалы, устанавливать мелкие компоненты и эффективно работать в ограниченном пространстве, не повреждая готовые поверхности.

Другие специализированные области: в машинных отсеках судов для установки и технического обслуживания деталей; в металлургических цехах для перемещения небольших металлических слитков; в пищевой промышленности модели из нержавеющей стали транспортируют сырье или готовую продукцию, отвечая требованиям гигиены.

Как выбрать подходящий консольный кран для вашего проекта?

Выбор стрелового крана требует учета эксплуатационных потребностей, условий окружающей среды, характеристик оборудования и надежности бренда. Основные шаги включают:

1. Определите эксплуатационные требования

Номинальная грузоподъемность: выбирайте исходя из общего веса материала плюс вес подъемных приспособлений, с запасом в 10–20 % для предотвращения перегрузки.

Рабочий радиус: определяется размером рабочей зоны и максимальным расстоянием перемещения; он должен покрывать потребности без завышения размеров, что может увеличить затраты или снизить устойчивость.

Высота подъема: учитывайте высоту от пола до платформы и высоту груза, добавляя 0,5–1 м для обеспечения безопасного зазора.

Частота использования: выбирайте более высокий класс нагрузки для задач с высокой частотой, более низкий класс для менее частого использования, чтобы снизить затраты.

2. Проанализируйте условия окружающей среды

Размеры помещения: для узких цехов подходят отдельно стоящие или настенные краны; для перемещения между станциями требуются настенные краны; для временных задач подходят мобильные краны. Учитывайте ограничения по высоте, чтобы избежать столкновений во время поворота стрелы и подъема.

Состояние пола и стен: для отдельно стоящих кранов требуется достаточная несущая способность пола; для настенных кранов требуется достаточная прочность стен или колонн. При необходимости укрепите конструкцию.

Факторы окружающей среды: для сред с высокими температурами требуются термостойкие компоненты; для влажных или коррозионных условий требуется нержавеющая сталь или антикоррозионные покрытия; для запыленных сред нужны хорошо герметизированные механизмы.

3. Учитывайте производительность и конфигурацию оборудования

Класс нагрузки: Соотносите частоту работы и колебания нагрузки; избегайте низких классов, которые могут быстро изнашиваться, или высоких классов, которые приводят к растрате ресурсов.

Тип привода: для легких грузов ≤0,5 т и низкой частоты использования предпочтительнее ручной привод; для тяжелых грузов или частого использования предпочтительнее электрический привод из соображений эффективности.

Устройства безопасности: убедитесь в наличии ограничителей перегрузки, тормозов и ограничителей остановки; в особых условиях могут потребоваться взрывозащищенные или термостойкие устройства безопасности.

4. Отдавайте предпочтение продукции известных брендов

Консольные краны — это оборудование длительного срока службы, поэтому рекомендуется выбирать продукцию сильных, авторитетных брендов, таких как SANY, чтобы обеспечить правильный выбор и надежную работу в течение длительного времени.

Надежное качество и низкий уровень отказов: Устоявшиеся бренды имеют полный набор сертификатов и обладают сильными техническими возможностями. Их продукция проходит тщательные испытания, отличается стабильной конструкцией и долговечными компонентами, а также обеспечивает надежное качество, что эффективно снижает риск механических отказов.

Беспроблемное послепродажное обслуживание: ведущие бренды предоставляют комплексные услуги, включая установку, ввод в эксплуатацию и техническое обслуживание. Они быстро реагируют на запросы на обслуживание и обеспечивают достаточный запас запасных частей, сводя к минимуму время простоя оборудования и обеспечивая стабильную долгосрочную работу.

Заключение

Что такое стреловой кран? Из приведенного выше подробного анализа ясно, что стреловой кран — это не отдельная модель, а категория кранов, характеризующаяся гибкостью, эффективностью и компактной конструкцией. От погрузки и разгрузки станков в закрытых цехах до обработки грузов на открытых временных площадках, от транспортировки легких прецизионных компонентов до сборки средних и малых тяжелых грузов — стреловые краны могут удовлетворить разнообразные требования благодаря своим различным типам и адаптируемым характеристикам. При выборе стрелового крана учет эксплуатационных потребностей, условий окружающей среды, конфигурации оборудования и надежности бренда поможет выбрать экономичное и стабильное в долгосрочной перспективе решение, обеспечивающее надежную поддержку для повышения эффективности производства и эксплуатации.

Часто задаваемые вопросы

В чем разница между краном и стреловым краном?

«Кран» — это широкий термин, охватывающий все виды оборудования, используемого для подъема и транспортировки материалов. Однако стреловой кран представляет собой особый тип крана, характеризующийся «вертикальной опорой и горизонтальной поворотной стрелой». Он предназначен для перемещения средних и легких грузов на небольшие расстояния с высокой частотой, а зона его действия имеет форму веера вокруг точки опоры. Консольные краны проще в установке и обслуживании. Одним словом, консольный кран — это подтип кранов; их взаимосвязь можно охарактеризовать как «общая категория и конкретный тип».

Для чего используется стрела на кране?

Что такое стрела крана? Стрела крана — это основной конструктивный и рабочий элемент. Ее основные назначения:

Увеличение радиуса действия: горизонтально выступающая конструкция позволяет крюку охватывать зону вокруг точки опоры, преодолевая ограничения «подъема с фиксированной точкой».

Точное позиционирование материала: стрела может поворачиваться, и в сочетании с подъемным механизмом она может плавно доставлять материалы к любой рабочей станции в пределах небольшой площади. Это особенно полезно в ограниченных пространствах или при выполнении точных сборочных работ, позволяя избежать неэффективности или занятия места, вызванных перемещением всего крана.

Как еще называют стреловой кран?

В зависимости от конструкции или области применения стреловые краны имеют несколько распространенных альтернативных названий. Наиболее универсальным является «кран с поворотным стрелом», названный так из-за основного вращения стрелы. Настенные стреловые краны часто называют «настенными кранами» или «настенными кранами с поворотным стрелом». Автономные стреловые краны также могут называться «кранами с поворотным стрелом на опоре». В некоторых небольших системах их могут называть «мини-поворотными кранами», но «стреловой кран» и «кран с поворотным рычагом» остаются наиболее широко используемыми и признанными терминами.

В чем разница между стрелой и стрелой-поворотной?

Стрела обычно обозначает основной подъемный рычаг крана, который является основным несущим элементом. Она соединяется непосредственно с корпусом крана или головкой башни, несет основную нагрузку и часто представляет собой жесткий рычаг, который может выдвигаться или поворачиваться. Стрела определяет максимальную высоту подъема крана и базовый рабочий радиус.

Стрела — это вспомогательный рычаг, установленный на конце стрелы. Его функция заключается в увеличении рабочего радиуса или высоты стрелы, при этом он предназначен только для работы с более легкими грузами. Он имеет более легкую конструкцию и обычно используется для операций с большим радиусом действия или на большой высоте с легкими грузами, которые не может охватить основная стрела.

Короче говоря, стрела является основным несущим рычагом, а вылет — вспомогательным удлинительным рычагом; они функционируют вместе как система «первичного-вторичного» уровня.
