Aprenda sobre Montacargas desde cero y domine los puntos centrales de clasificación y configuración

Como pieza clave del equipo en la logística y la producción industrial, una carretilla elevadora puede levantar, transportar y apilar de manera eficiente y flexible materiales de varios tamaños. No solo reduce los costos de manipulación manual y mejora la eficiencia de la producción, sino que también reduce el riesgo de lesiones en el lugar de trabajo y mejora la seguridad operativa.

Hoy en día, existe una amplia variedad de carretillas elevadoras disponible en el mercado. Esta guía explica las principales funciones y clasificaciones de las carretillas elevadoras para ayudarle a comprar una carretilla elevadora que se ajuste a sus necesidades y aprovechar al máximo este equipo esencial.

¿Qué es una carretilla elevadora y cómo funciona ?

Definición de carretilla elevadora

Una carretilla elevadora, también conocida como montacargas o carretilla elevadora industrial, es un tipo de vehículo industrial propulsado por fuentes de energía como la electricidad y el fueloil. Está equipado con horquillas metálicas en la parte delantera que pueden levantar a cargas verticalmente y transportarlas horizontalmente. Las carretillas elevadoras resuelven eficazmente los problemas de manipulación, elevación, carga, descarga y apilamiento de materiales en escenarios como almacenes, fábricas, sitios de construcción y puertos.

Cómo funciona una carretilla elevadora

Desde la perspectiva de los principios de trabajo, una carretilla elevadora puede completar una serie de tareas a través de la colaboración eficiente de su sistema de potencia, sistema hidráulico, sistema de equilibrio, sistema operativo y la coordinación de operadores calificados. Los detalles son los siguientes:

1. El sistema eléctrico proporciona energía

Convierte la energía eléctrica, química o de combustible en energía mecánica, suministrando potencia para cada movimiento y acción de la carretilla elevadora .

2.El sistema hidráulico controla los movimientos

A través del ciclo "presurización → transmisión → alivio de presión" del aceite hidráulico, esa controla con precisión las horquillas metálicas delanteras para realizar acciones como elevación, descenso e inclinación.

3.El sistema de equilibrio garantiza la seguridad

Diseñado con contrapesos y zonas triangulares estables, compensa las fuerzas de inclinación hacia adelante y forma un área de apoyo triangular. Esto evita que la carretilla elevadora se incline hacia delante y vuelque durante su funcionamiento.

4. El sistema operativo conecta al operador y al vehículo

Conecta el sistema de potencia y el sistema hidráulico a través de señales mecánicas o electrónicas, convirtiendo los comandos del operador en acciones del montacargas.

5. El operador supervisa la operación general

El operador controla el movimiento de la carretilla elevadora utilizando el volante y las palancas de control hidráulico, y realizando tareas como levantar, inclinar y transportar materiales.

Componentes principales de las carretillas elevadoras

Desde el bastidor y el chasis hasta la fuente de energía y los cilindros hidráulicos, y más allá del carro, el mástil y las horquillas, cada componente de una carretilla elevadora debe configurarse cuidadosamente para equilibrar las necesidades operativas, la eficiencia del trabajo y la seguridad.

1. Bastidor o chasis

Como estructura fundamental de una carretilla elevadora, el bastidor soporta componentes críticos , incluidos el mástil, las ruedas, el contrapeso, el motor y el mecanismo de elevación. Para una carretilla elevadora grande (con grandes dimensiones y cargas pesadas), los requisitos de resistencia del material y estabilidad estructural son extremadamente altos para garantizar la durabilidad y la seguridad.

2. Fuente de alimentación

Las fuentes de energía de una carretilla elevadora se dividen principalmente en dos categorías: energía eléctrica y energía de combustible, que corresponden a dos tipos principales de carretillas elevadoras: carretillas elevadoras eléctricas y carretillas elevadoras combustible

(1) Carretilla elevadora eléctrica

Equipado con un motor eléctrico, funciona con baterías o pilas de combustible y puede utilizar tanto corriente continua (CC) como corriente alterna (CA). Ofrece varias ventajas, incluidos bajos costos totales de mantenimiento, movimiento flexible y bajo nivel de ruido. Si está pensando en comprar una carretilla elevadora nueva en venta , generalmente encontrará que pertenece a esta categoría.

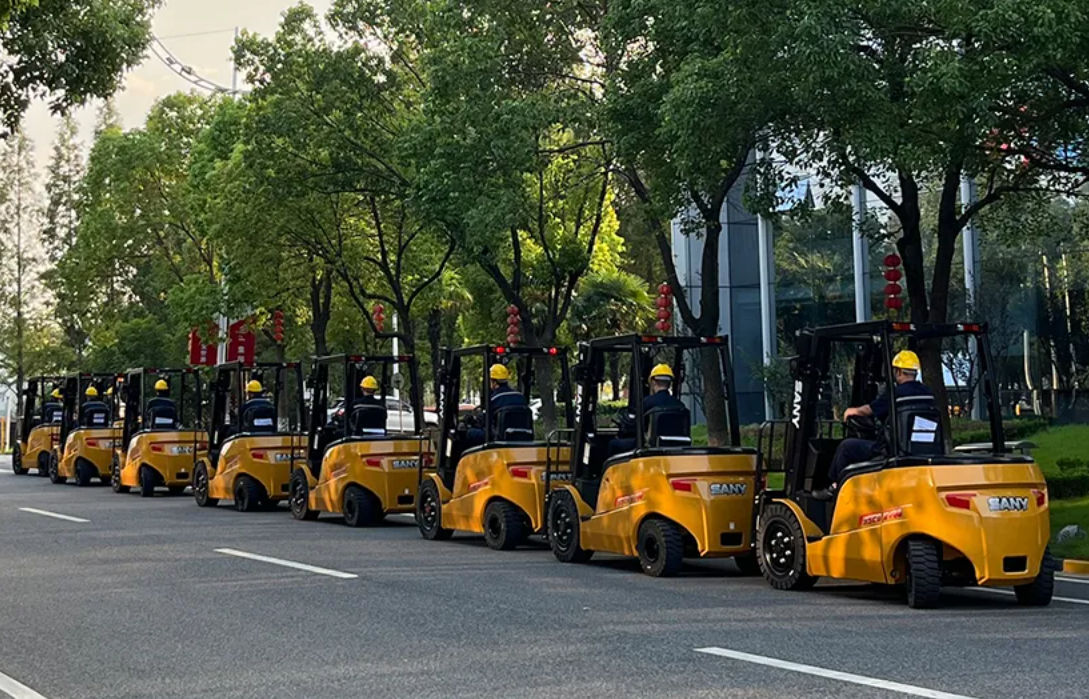

Tomemos como ejemplo la carretilla elevadora eléctrica SANY SCP30C6 combina múltiples ventajas al tiempo que ofrece un excelente rendimiento de trabajo. Con una capacidad de carga nominal de hasta 3000 kg, satisface fácilmente las necesidades de manipulación de la mayoría de los productos paletizados, como alimentos, artículos de primera necesidad y paquetes de comercio electrónico.

Además de su fuerte capacidad de elevación, esta carretilla elevadora proporciona potencia suficiente para llegar rápidamente a la área de trabajo. Su alta eficiencia de carga también mejora eficazmente la productividad y reduce el tiempo de inactividad para la recarga.

(2) Carretilla elevadora de combustión interna (CI)

Equipado con un motor de combustión interna, utiliza combustibles como diésel, gas licuado de petróleo (GLP), gas natural comprimido (GNC) y gasolina como fuente de energía. Este tipo de carretilla elevadora es ampliamente utilizada, presenta bajos costos de configuración inicial y alta eficiencia de trabajo. Sin embargo, son necesarias inspecciones regulares que cubran los niveles de combustible, el aceite del motor, las piezas de desgaste y posibles fallas mecánicas.

3. Cilindro de elevación

Como componente clave del sistema hidráulico de una carretilla elevadora , el cilindro de elevación se acciona hidráulicamente. Proporciona energía para el movimiento vertical del mástil, que a su vez impulsa el carro y las horquillas para levantar o bajar cargas.

4. Cilindro de inclinación

Su función principal es empujar o tirar cargas. Generalmente hay dos cilindros de inclinación instalados en los rieles fijos del mástil de la carretilla elevadora para garantizar un control suave del movimiento del mástil y reducir la desviación lateral (izquierda-derecha).

5. Carro de carretilla elevadora

Este componente se utiliza principalmente para montar las horquillas. Generalmente está conectado al mástil y puede impulsar las horquillas para que se muevan hacia arriba y hacia abajo. En función de las diferencias en la capacidad de elevación y la altura (medida desde el borde superior del carro hasta el borde inferior de la barra de la horquilla), los carros de las carretillas elevadoras se clasifican aproximadamente en cinco grados.

6. Mástil de carretilla elevadora

El mástil de la carretilla elevadora, también conocido como la "columna", es una estructura vertical responsable de las operaciones de elevación. Funciona mediante un mecanismo de elevación que combina cilindros hidráulicos y transmisiones por cadena, lo que permite que el mástil suba o baje mercancías a través de múltiples secciones telescópicas. Según el número de secciones, los mástiles se clasifican en diferentes tipos: mástiles de una sola sección, de doble sección, de triple sección y de cuatro secciones.

7. Tenedores

Como componente de una carretilla elevadora que entra en contacto directo con cargas pesadas, las horquillas suelen estar compuestas de una sección horizontal y una sección vertical. La sección horizontal es donde se montan las mercancías mediante horquillas; su extremo frontal generalmente tiene forma de cuña para facilitar la inserción en el fondo de las mercancías. La sección vertical sirve de soporte y se conecta al carro.

8. Contrapeso

Situado en la parte trasera de la carretilla elevadora, se utiliza para equilibrar el peso de las mercancías elevadas. Por ejemplo, las carretillas elevadoras contrapesadas están equipadas con grandes contrapesos para garantizar la seguridad y la estabilidad al levantar mercancías pesadas.

9. Neumáticos

Las carretillas elevadoras están equipadas con diferentes tipos de neumáticos para satisfacer diversos requisitos operativos, y se dividen principalmente en dos categorías:

1. Neumáticos sólidos: Fabricados con caucho sólido, ofrecen ventajas como bajo costo, fácil mantenimiento y buena maniobrabilidad en espacios estrechos.
2. Neumáticos neumáticos: Llenos de aire comprimido en su interior, son adecuados para terrenos irregulares o accidentados y proporcionan una mejor absorción de impactos.

Diferentes tipos de Carretillas Elevadoras

Las carretillas elevadoras se pueden clasificar en diferentes tipos según varios criterios. Por ejemplo, cuando se clasifican por capacidad de elevación nominal y tamaños de montacargas , se pueden dividir en general en montacargas pequeños, medianos y grandes . Si se distingue por escenarios de aplicación y características de diseño, una carretilla elevadora común puede clasificarse en las siguientes categorías principales:

1. Carretillas elevadoras de almacén

Este tipo de carretilla elevadora se parece a un carrito de golf, con dos horquillas que se extienden desde el frente. Es ideal para levantar y transportar diversos materiales a cortas distancias y se utiliza ampliamente en lugares con grandes inventarios (por ejemplo, almacenes), así como para mover mercancías entre vehículos de transporte.

Además del modelo estándar, las carretillas elevadoras de almacén tienen muchas subcategorías adaptadas a escenarios operativos y tareas específicas, en función de características de diseño distintivas:

• Montacargas de carga lateral: Un tipo de montacargas de almacén equipado con una cabina de operador montada lateralmente y capaz de desplazarse en pasillos estrechos. Comúnmente utilizados en centros de servicio de acero y plantas de fabricación, pueden transportar de manera eficiente y flexible artículos pesados, largos y voluminosos, como los tubos de acero y la madera.
• Carretillas elevadoras contrapesadas: Una carretilla elevadora con horquillas montadas en la parte delantera y contrapesos en la parte trasera. Sin un brazo telescópico, puede equilibrar eficazmente cargas pesadas, girar con flexibilidad y acercarse a los artículos directamente. Es adecuado para operaciones de apilamiento, transporte, carga y descarga de carga en almacenes, muelles y ubicaciones similares.
• Carretillas retráctiles: carretilla elevadora de almacén que se utiliza a menudo para operaciones en interiores y que está equipada con estabilizadores y horquillas que se pueden extender hacia adelante. Las horquillas pueden extenderse más allá de la cabina del operador y hacia el interior de los estantes del almacén, lo que permite una recogida de pallets rápida y precisa. Sin embargo, este tipo de carretilla elevadora tiene poca distancia al suelo debajo del chasis y no es adecuada para operaciones al aire libre.

2. Carretillas elevadoras todoterreno

Diseñado específicamente para terrenos exteriores complejos, este tipo de carretilla elevadora está equipada con neumáticos extragrandes y un chasis reforzado. Puede adaptarse a los entornos hostiles manteniendo al mismo tiempo la eficiencia y estabilidad operativas y se utiliza principalmente en escenarios de trabajo sobre superficies irregulares, como sitios agrícolas, de construcción, madereros y mineros.

Según las diferencias en las características de diseño, las carretillas elevadoras todoterreno tienen las siguientes subcategorías:

•

• Carretillas elevadoras telescópicas (manipuladoras telescópicas): este tipo de carretilla elevadora adopta un diseño de pluma telescópica, que proporciona un excelente rango de alcance vertical y horizontal. Puede levantar y colocar fácilmente mercancías paletizadas, materiales de construcción y suministros. Además, tiene una excelente movilidad todoterreno, lo que lo hace ideal para operaciones al aire libre, como trabajos en tejados, instalación de andamios y tareas agrícolas.
• Montacargas telescópicos giratorios: con una base giratoria de 360 grados, tanto la pluma como la cabina del operador pueden girar independientemente del chasis. Gracias a su extraordinaria flexibilidad, este tipo de carretilla elevadora todoterreno no sólo puede transportar artículos pesados de forma eficiente, sino que también se adapta a tareas sofisticadas en exteriores, como la instalación de estructuras de acero y edificios modulares.
• Carretillas elevadoras todoterreno de mástil recto: una carretilla elevadora equipada con un mástil de elevación vertical resistente y neumáticos de gran tamaño. Sus características distintivas incluyen un excelente rendimiento todoterreno, distancia al suelo y maniobrabilidad, lo que lo convierte en la opción profesional para levantar cargas ultra pesadas en terrenos difíciles. Se utiliza principalmente en operaciones de construcción y tala de árboles de alta exigencia.

Además de las subcategorías mencionadas anteriormente, las carretillas elevadoras comunes también incluyen carretillas de torreta, carretillas elevadoras articuladas, transpaletas y apiladores manuales, entre otras, que pueden satisfacer diversas necesidades operativas.

¿ Cuáles son las clasificaciones de OSHA para las carretillas elevadoras ?

Basándose en las diferencias en los tipos de combustible y usos, la Administración de Seguridad y Salud Ocupacional (OSHA) clasifica las carretillas elevadoras en siete clases principales. Además, al operar una carretilla elevadora , los operadores deben comprender las especificaciones de operación segura para cada clase y obtener la calificación de la clase de operación correspondiente.

Las clasificaciones específicas se muestran en la siguiente tabla:

¿Dónde se utilizan comúnmente las carretillas elevadoras ?

Una carretilla elevadora se utiliza principalmente en procesos de manipulación, carga/descarga y apilamiento de materiales en diversas industrias, cubriendo ampliamente campos como logística y almacenamiento, fabricación, construcción e infraestructura, así como puertos y terminales.

1. Industria de logística y almacenamiento

Este es un campo clave con un uso de alta frecuencia de carretillas elevadoras, que cubren casi todo el proceso de almacenamiento. A diferentes tipos de carretillas elevadoras corresponden diferentes escenarios.

•

• Carga y descarga: En las entradas/salidas de almacenes y parques logísticos se utilizan carretillas elevadoras para cargar y descargar mercancía paletizada en coordinación con los camiones. En este tipo de maquinaria se utilizan habitualmente carretillas elevadoras contrapesadas eléctricas o carretillas elevadoras contrapesadas de combustión interna.
• Apilamiento: En áreas como almacenes automatizados y zonas de estanterías, los tipos adecuados de carretillas elevadoras pueden levantar fácilmente las mercancías a estanterías de varias capas para su almacenamiento. Por ejemplo, las carretillas elevadoras eléctricas para pasillos estrechos son excelentes en entornos de almacenamiento de alta densidad.
• Clasificación y manipulación: En el interior de los almacenes, para el transporte de mercancías a corta distancia desde las zonas de clasificación hasta las zonas de almacenamiento o zonas de salida, se recomiendan equipos de montacargas como transpaletas eléctricas y apiladores eléctricos.

2. Industria manufacturera

Para el suministro de material a las líneas de producción y el reciclaje de residuos, se pueden utilizar de forma específica carretillas elevadoras que se adaptanal entorno del taller y al ritmo de producción.

• Distribución de materiales para líneas de producción: Para transportar materias primas (por ejemplo, placas de acero en fábricas de automóviles, componentes en fábricas de productos electrónicos) directamente desde los almacenes de materias primas hasta las estaciones de trabajo de la línea de producción, se prefieren carretillas elevadoras con alta eficiencia de manipulación y operación flexible, como las carretillas elevadoras de carga lateral.
• Transferencia de producto terminado: para mover productos terminados (por ejemplo, electrodomésticos, piezas mecánicas) desde las líneas de producción a los almacenes de productos terminados o áreas de almacenamiento temporal, se utilizan comúnmente carretillas elevadoras eléctricas contrabalanceadas, ya que son adecuadas para operaciones continuas en múltiples turnos.
• Reciclaje de residuos o contenedores vacíos: Para recoger los residuos, palets vacíos y cajas de embalaje vacías generados durante la producción y transportarlos de forma centralizada a zonas de reciclaje, se suelen utilizar transpaletas eléctricas de bajo costo, ya que son sencillas y fáciles de manejar.

3. Construcción e Infraestructura

Carretillas elevadoras Las carretillas elevadoras se utilizan aquí para transportar materiales de construcción (barras de acero, palets de cemento) y elevar materiales en altura. Las carretillas elevadoras para exteriores suelen ser la opción principal.

•

• Manipulación de materiales en obras de construcción: para transportar barras de acero, cemento, arena, grava y componentes prefabricados en obras de construcción, se utilizan comúnmente carretillas elevadoras todoterreno. Pueden viajar y operar en superficies irregulares como caminos fangosos y de grava, y también pueden estar equipados con cucharones para transportar materiales a granel.
• Asistencia para elevación de equipos: Cuando se coordina con grúas torre, grúas aéreas, etc., para transportar pequeños equipos de ingeniería o ajustar posiciones de equipos, a menudo se utilizan carretillas elevadoras contrapesadas de combustión interna con excelentes capacidades de carga y elevación.

4. Puertos y terminales

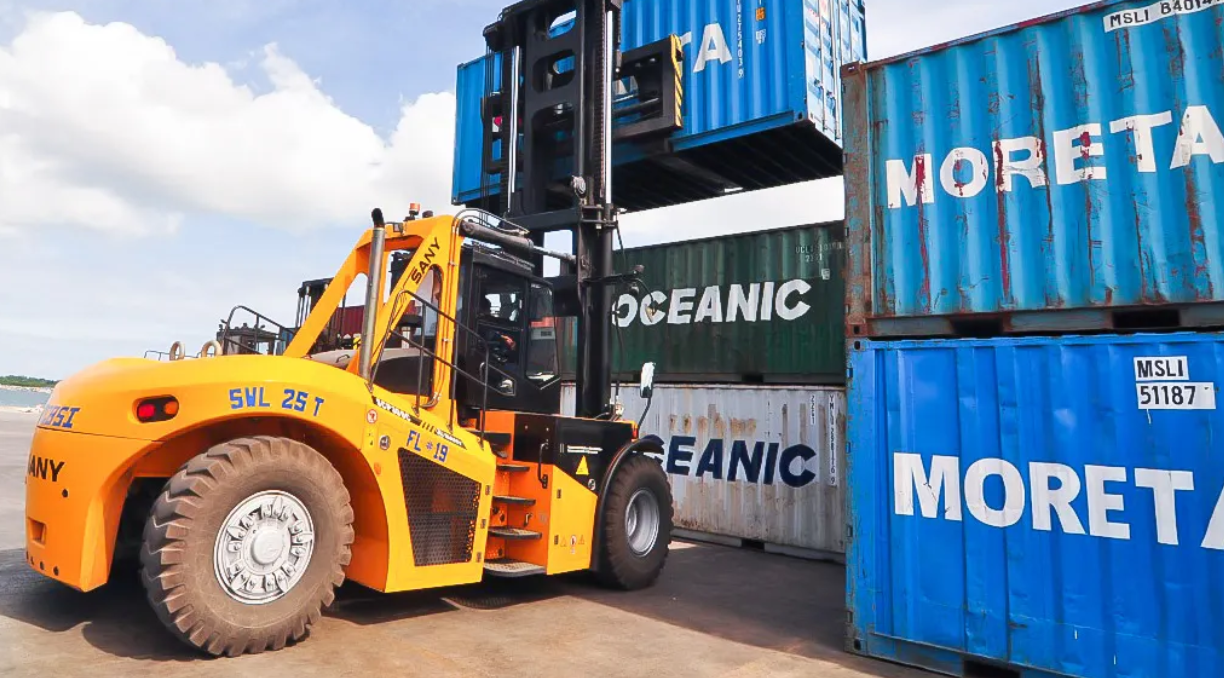

Las carretillas elevadoras en puertos se encargan principalmente del traslado de contenedores y carga a granel a corta distancia, así como de la carga y descarga de mercancías a granel como carbón, minerales y granos. Esto exige una alta capacidad de carga y durabilidad.

•

• Manipulación auxiliar de contenedores: Para transferir contenedores desde grúas de muelle o grúas pórtico a áreas de almacenamiento temporal, o para movimiento de contenedores a corta distancia, se utilizarán comúnmente carretillas elevadoras grandes de gran tonelaje y carga elevada .
• Carga y descarga de carga a granel: cuando están equipados con accesorios de agarre para transferir mercancías a granel desde camiones o barcos de carga a almacenes, a menudo se utilizan carretillas elevadoras a gas con gran potencia y capacidades de funcionamiento continuo.

Además de los campos mencionados anteriormente, una carretilla elevadora se utiliza ampliamente en la industria minorista, la agricultura y la silvicultura, así como en industrias como la farmacéutica, la electrónica y la química. Sin embargo, es necesario adaptar el tipo de carretilla elevadora a los requisitos operativos específicos.

Cómo elegir la carretilla elevadora adecuada para su operación

Para seleccionar una carretilla elevadora adecuada , la clave radica en evaluar el tipo y las especificaciones de la carretilla elevadora paso a paso en función de diferentes dimensiones, como el entorno operativo, los requisitos básicos, la conveniencia operativa y los costos de operación y mantenimiento. Esto garantiza que la carretilla elevadora no solo cumpla con los requisitos funcionales, sino que también equilibre la seguridad, la eficiencia y los gastos.

1. Aclare el entorno operativo y seleccione la fuente de alimentación y el tipo de neumático adecuados

Diferencias entre ambientes interiores y exteriores

Para escenarios interiores como almacenes, talleres y salas blancas, se recomienda priorizar las carretillas elevadoras eléctricas para evitar la contaminación por gases de escape de las carretillas elevadoras de combustión interna. Si la carretilla elevadora se utiliza para transporte en cámaras frigoríficas, también se debe seleccionar un modelo resistente a bajas temperaturas.

Para escenarios al aire libre, como sitios de construcción, puertos y tierras de cultivo, se pueden priorizar las carretillas elevadoras de combustión interna con gran potencia y durabilidad.

Diferencias en las condiciones del terreno

Para superficies planas como pisos de cemento y pisos de baldosas, se pueden configurar montacargas con neumáticos sólidos.

Si se trabaja en superficies irregulares (por ejemplo, caminos de grava, terrenos fangosos, tierras de cultivo), se debe priorizar el uso de montacargas todoterreno con neumáticos.

2. Adapte con precisión las especificaciones de la carretilla elevadora a los parámetros operativos básicos

Debe determinar los indicadores de parámetros de la carretilla elevadora (como la capacidad nominal y la altura máxima de elevación) de acuerdo con los requisitos de carga y las necesidades de altura de apilamiento de diferentes escenarios operativos. Por ejemplo:

Si necesita transportar pallets de 3 toneladas, puede elegir una carretilla elevadora con una capacidad nominal de 5 toneladas.

Si el peso de los materiales aumenta a 8 toneladas, se requerirá una carretilla elevadora con mayor capacidad de carga.

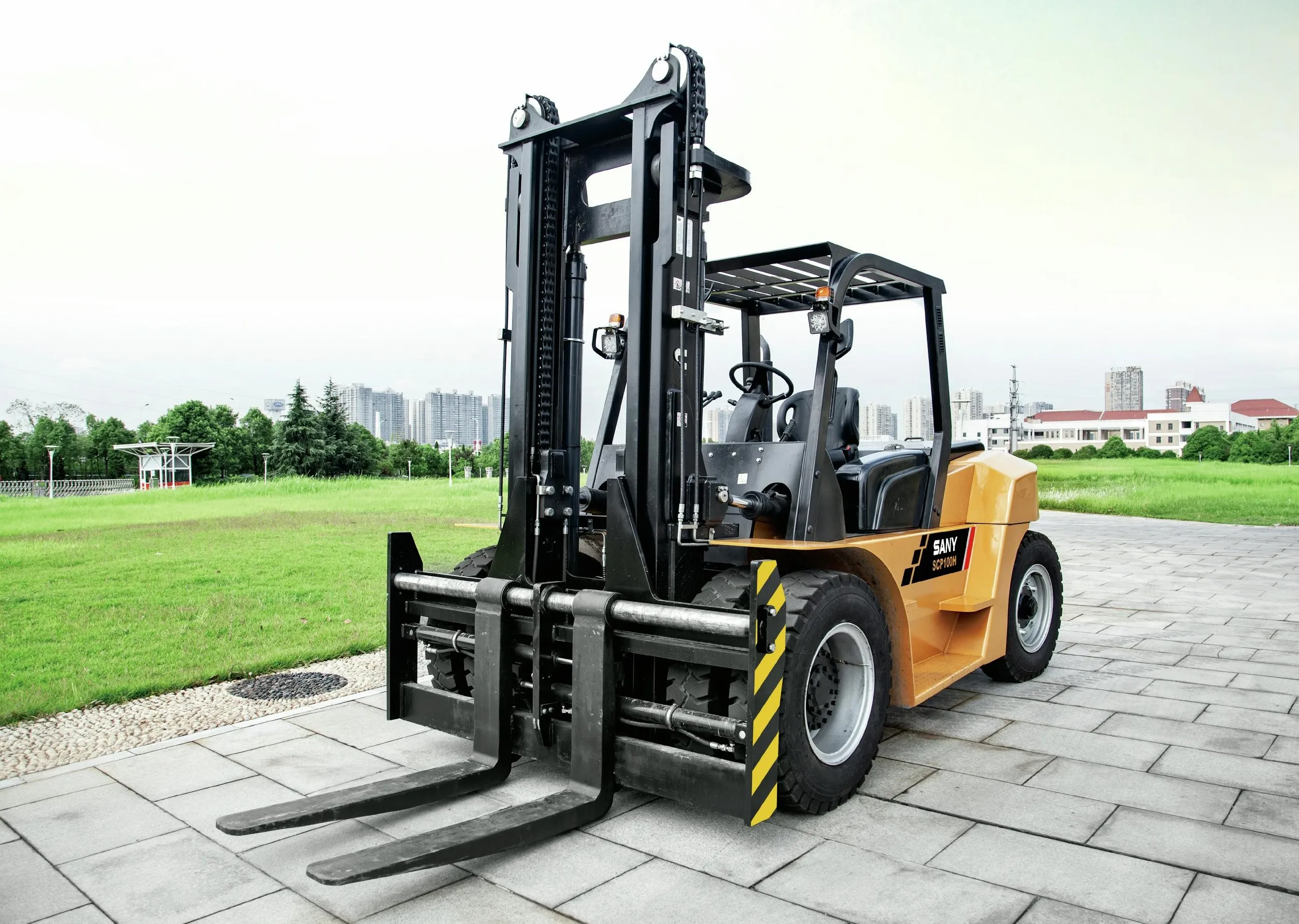

Tomemos como ejemplo la carretilla elevadora SANY 10T SCP100A : como carretilla elevadora con una carga nominal de 10 toneladas, puede manejar fácilmente tareas operativas que involucren cargas inferiores a 10 toneladas. Además, su altura máxima de elevación es de 3.761 mm, lo que es suficiente para cubrir la mayoría de los requisitos de tareas de elevación por debajo de los 4 metros.

Mientras tanto, esta carretilla elevadora presenta un diseño estructural confiable y está equipada con tecnologías avanzadas como protección contra vuelcos, protección contra caída de carga y extinción automática de incendios, lo que garantiza de manera efectiva la seguridad operative.

3. Considere la conveniencia operativa para adaptarse a los operadores y los detalles de la escena

La facilidad de uso y la dificultad de operación de una carretilla elevadora afectan directamente la eficiencia operativa. Se debe prestar especial atención a la adaptación entre el espacio operativo y la competencia del operador:

Para espacios operativos estrechos, como almacenes automatizados de alta densidad, se debe priorizar el uso de carretillas elevadoras de pasillo estrecho.

Para escenarios operativos convencionales, como almacenes comunes y áreas al aire libre, no es necesario preocuparse demasiado por la falta de espacio operativo.

Además, algunos tipos de montacargas (por ejemplo, montacargas eléctricos manuales) requieren el movimiento manual del montacargas y el control manual de su elevación/descenso, lo que exige mayores exigencias a la competencia del operador y puede no ser fácil de usar para nuevos operadores.

4. Calcular los costos a largo plazo para equilibrar la inversión inicial y el mantenimiento posterior

Si planea comprar una carretilla elevadora , debe equilibrar el costo de compra inicial con los costos de operación y mantenimiento posteriores:

En términos generales, las carretillas elevadoras eléctricas tienen un coste inicial elevado, pero tarifas de electricidad bajas y un mantenimiento sencillo, lo que las hace adecuadas para escenarios de uso de alta frecuencia.

Las carretillas elevadoras de combustión interna tienen un precio inicial más bajo pero requieren un mantenimiento regular, lo que las hace más adecuadas para escenarios con baja frecuencia de uso.

Si considera que la compra directa no es rentable, también puede considerar el alquiler de carretillas elevadoras.

Conclusión

Como equipo profesional capaz de levantar y transportar materiales de varios tamaños, una carretilla elevadora viene en una amplia gama de tipos y formas de productos, y juega un papel indispensable en diversas industrias como logística y almacenamiento, fabricación, construcción y agricultura y silvicultura. Si no está seguro acerca de la clasificación y configuración de las carretillas elevadoras , puede seguir esta guía para comprender completamente los principales tipos de dichos equipos y las consideraciones clave para comprar uno.

Preguntas frecuentes

¿Cuál es la diferencia entre una carretilla elevadora y una carretilla elevadora ?

De hecho, no hay diferencia entre ambos. Tanto "carretilla elevadora" como " carretilla elevadora " se refieren al mismo tipo de vehículo industrial de manipulación de materiales; la única diferencia radica en las convenciones de nombres. " Carretilla elevadora " es un término más formal que enfatiza la naturaleza vehicular de este tipo de equipo, mientras que "carretilla elevadora" es una expresión más coloquial, más simple y directa de usar.

¿ Necesita su CDL para conducir una carretilla elevadora?

No, generalmente no necesita una licencia CDL para operar una carretilla elevadora, como sí la necesita con una licencia de conducir de carretilla elevadora. La Administración de Seguridad y Salud Ocupacional (OSHA) exige que los operadores de montacargas reciban capacitación y certificación a través de su empleador. Esta capacitación y certificación es específica para el lugar de trabajo y el equipo, a diferencia de una CDL, que es una licencia para operar un vehículo motorizado comercial en vías públicas.

¿Cuáles son los tres tipos principales de carretillas elevadoras?

Existe una amplia variedad de carretillas elevadoras, y los tres tipos principales más comunes son las carretillas elevadoras contrapesadas, las carretillas retráctiles y las carretillas elevadoras todoterreno. Entre ellos:

Las carretillas elevadoras contrapesadas están equipadas con horquillas en la parte delantera y contrapesos en la parte trasera. Pueden transportar y levantar eficientemente cargas pesadas y son ampliamente utilizados en almacenes, puertos y lugares similares.

Las carretillas retráctiles tienen horquillas que se pueden extender hacia adelante y ofrecen una gran altura de elevación, lo que las hace adecuadas para operaciones de recolección precisas en estanterías de gran altura de los almacenes.

Las carretillas elevadoras todoterreno están diseñadas para escenarios de operación al aire libre con caminos irregulares. Por lo general, están equipados con neumáticos, que pueden reducir eficazmente la vibración y garantizar la estabilidad y confiabilidad operativa.
