Travaux de forage pour la construction de fondation sous différentes conditions géologiques.
Scanner et lire la page
Partager sur
Vaste champ d’application
Fiabilité élevée
Système hydraulique sophistiqué
Commande de déblocage automatique du treuil principal
Protection contre le contact avec le sol
Fonction de flottement du treuil principal
Équipements de sécurité de haute qualité
Excellent système d’expérimentation et d’essai
La tige d’entraînement plus fiable
Plus longue durée d’utilisation de la tige
Structure de la tige optimisée
Outils de forage pour des conditions géologiques particulières
Système de commande LCI
S’adapter à tout type de terrain
Avantages de la tige d’entraînement Sany
Champ d’application plus large
Avec une grande profondeur de forage et un diamètre de forage long, la tige d’entraînement Sany peut être utilisée sur différents terrains durs.
Plus fiable
Avec les robots de soudage les plus avancés, les machines de coupe automatique CNC et d’autres équipements de pointe, l’extrême précision des composants et la qualité du soudage garantissent une très grande fiabilité.
Plus longue durée d’utilisation
La durée d’utilisation de la clavette d’entraînement est significativement prolongée grâce à l’acier anti-usure à haute résistance Sany.
Structure optimisée
La tige d’entraînement est optimisée avec un poids plus léger et une meilleure structure, sans omettre aucune exigence de conception. Des dizaines de brevets ont été déposés par Sany dans ce domaine, ce qui lui permet de conserver sa position de leader en Chine.
Outils de forage spéciaux SANY
Sany peut fournir toutes sortes d’outils de forage de série, DBB-II, DBB-III, CB, etc. compris. Pour les conditions géologiques particulières, Sany peut également procurer des outils de forage spéciaux en conséquence afin d’améliorer le rendement.
Godet de forage pilote
Cuiller de curage et tube carottier intégrés ;
Conception de la plaque de renfort à l’arc, hormis la plaque de renfort soudée avec une plaque cintrée de transition ;
Charnière en acier à haute tension ;
Couches applicables : grotte, pieu occlusal.
Trépan d’élargissement
Les bras d’alésage réglables peuvent répondre aux besoins spécifiques de différents diamètres de trous de forage ;
Après le forage, transportez le sol à l’aide d’une cuiller de curage ou d’un trépan de dérochage ;
Bras d’alésage faciles à étaler et à rétracter ;
Structure de type caisson facile à entretenir ;
Couches applicables : terrain dur, sol gelé et roche moyennement tendre.
Tube carottier avec centreur
Convient au forage par étapes d’un trou de grand diamètre ;
Les dents de coupe et les trépans à molettes sont interchangeables ;
Le centreur soutient la paroi du trou pour éviter de percer un trou incliné ;
Couches applicables : substrat rocheux moyennement ou légèrement décomposé, substrat rocheux dur ou très dur.
Tube carottier en croix
Tube carottier avec plaques de guidage en croix au centre ;
Pendant la coupe annulaire, les plaques de guidage broient les roches ;
La capacité d’acheminement et d’orientation du sol est meilleure qu’avec les tubes carottiers ordinaires ;
Couches applicables : remblai, couche de graviers et formation inclinée hautement ou moyennement décomposée.
Dents de forage Sany
En comparaison avec les autres dents de forage, celles de Sany comportent les caractéristiques suivantes :
Meilleur matériau.
Après de nombreux essais de matériau, la résistance à l’usure et la solidité des dents Sany sont plus de 30 % supérieures à celles des produits généraux du marché.
Conception basée sur la construction.
Les dents de forage Sany V20 ont un angle de coupe plus large et un rendement supérieur.
La balle de forage Sany s’adapte mieux aux cailloux, aux graviers et aux formations géologiques de roches tendres.
Système de commande LCI
Utilise de grands circuits intégrés mixtes à la place des méthodes de commande traditionnelles, ce qui permet de gagner de l’espace et d’améliorer la fiabilité du système de commande et est également pratique pour l’entretien.
Utilise une disposition centrale de câblage :
Le câblage intégré peut réduire les risques d’échec de raccordement.
La réparation et l’installation sont plus commodes.
La sécurité et la fiabilité sont assurées.
Système hydraulique sophistiqué
Économiser de l’énergie et réaliser une commande précise des actions.
La boucle principale comporte un système sophistiqué de commande hydraulique négative et la boucle auxiliaire emploie un système avancé de commande asservie à la charge, ce qui permet d’économiser de l’énergie et assure une commande précise des actions.
Commande de déblocage automatique du treuil principal
Vitesse de déblocage accrue de 50 %.
Le déblocage du câble métallique du treuil principal utilise la technologie de confluence hydraulique, qui double la vitesse de déblocage et diminue le temps de travail inefficace.

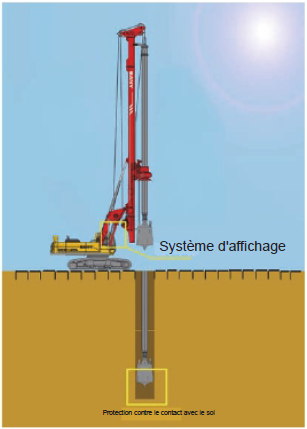

Protection contre le contact avec le sol
Empêche le câble de s’emmêler lorsque le treuil principal est rapidement débloqué.
Lorsque le godet de forage est relâché au fond du trou, le contrôleur du système hydraulique coupe automatiquement l’approvisionnement en huile au moteur du treuil principal et évite l’enchevêtrement des câbles métalliques causé par le déblocage excessif.
Fonction de flottement du treuil principal
Facilité d’utilisation et commande manuelle
La fonction de flottement permet d’effectuer le forage sans lever le treuil principal, ce qui simplifie l’utilisation et permet d’économiser de l’énergie.
Vaste champ d’application, fiabilité élevée
Vu son centre de gravité haut et son poids lourd, le châssis offre un palier de pivotement renforcé afin d’assurer la stabilité pendant le levage et l’abaissement du mât.
Le cadre du châssis en acier soudé à haute résistance satisfait aux exigences complexes du forage rotatif.
La conception raisonnable tire le meilleur parti de la puissance des robustes moteurs diesel Isuzu.
Les pompes Kawasaki garantissent une source d’énergie généreuse en permanence.
Avec la construction de type gros caisson et le matériau importé, le mât peut éviter efficacement les fissures et assurer sa durée d’utilisation.
Sany propose la modification in situ des outils de forage et le développement d’outils de forage personnalisés afin d’assurer un forage extrêmement efficace.
Équipements de sécurité
Divers équipements de sécurité offrent une protection complète
Fonction anti-collision de la cabine
Lampe d’avertissement
Protection du pivotement par radar
Interrupteur à tirette FD676
Anémomètre
Inclinomètre TY-60
Système d’expérimentation et d’essai
Un système d’expérimentation et d’essai parfait garantit la même qualité supérieure pour toutes les foreuses rotatives Sany.
Longévité et économie
Pour répondre aux exigences croissantes en matière d’économie d’énergie, la foreuse rotative Sany est constamment amélioré afin d’obtenir le parfait équilibre entre efficacité de la production et coût d’utilisation.
Grâce à une technologie de traitement thermique fiable, l’adaptateur d’entraînement breveté, symétrique et interchangeable double sa durée d’utilisation et propose également un entretien facile et un faible coût.
La commande en boucle fermée à vitesse normale et à faible vitesse, la distribution et la puissance du couple de sortie de la commande rotative sont plus raisonnables et plus efficaces.
Quel que soit le type de terrain, la foreuse rotative Sany peut travailler facilement.
Avec le recours à la tête de forage et à la méthode de construction adéquates, que ce soit en ville, dans le désert, dans la neige, à la montagne ou dans une rivière, la foreuse rotative Sany résout tous les problèmes de construction. La foreuse Sany est largement utilisée pour les hauts immeubles urbains, les voies ferrées, les autoroutes, les ponts, les aéroports, les ports et d’autres constructions de fondations sur pieux forés.
Le centre de fabrication de machines de fondation au plus haut niveau d’automatisation et à la plus grande capacité de production du monde.
